تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-IRS93-SC20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية لتحويل الوسائط الليفية
وقت التسليم: 5-12 يوم عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر
الكلمة الرئيسية: |
تحويل الألياف التسلسلية الصناعية |
منفذ الألياف: |
موصل SC |
مسافة الإرسال: |
20 كم |
حماية الطفرة: |
1500 واط / ثانية |
درجة حرارة التشغيل: |
-25 درجة مئوية إلى + 75 درجة مئوية |
غلاف: |
IP40 حالة الألومنيوم |
الكلمة الرئيسية: |
تحويل الألياف التسلسلية الصناعية |
منفذ الألياف: |
موصل SC |
مسافة الإرسال: |
20 كم |
حماية الطفرة: |
1500 واط / ثانية |
درجة حرارة التشغيل: |
-25 درجة مئوية إلى + 75 درجة مئوية |
غلاف: |
IP40 حالة الألومنيوم |

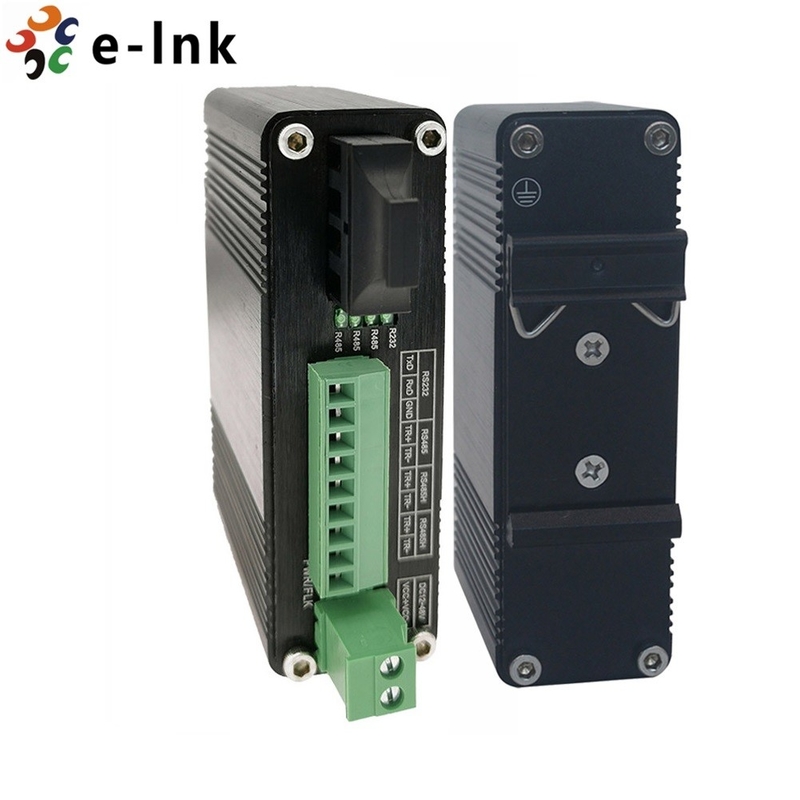

المسلسل الصناعي RS232 RS485 RS422 الألياف SC محول الوسائط مودم وضع واحد 20KM
مودم الألياف الضوئيةمحتوى العبوة
► مودم الألياف البصرية من سلسلة LNK-IRS93 x 1
► دليل البدء السريع × 1
► كتيفة تثبيت على الحائط على شكل حرف L × 1
محول الوسائط الصناعيةتثبيت
اتصال منفذ الألياف الضوئية SC / ST (SC افتراضي ، ST اختياري)
المفهوم الكامن وراء منفذ SC / ST والكابل واضح ومباشر.افترض أنك تقوم بتوصيل الأجهزة الأولى والثانية.على عكس الإشارات الكهربائية ، لا تتطلب الإشارات الضوئية دائرة لنقل البيانات.وبالتالي ، يتم استخدام أحد الخطوط الضوئية لنقل البيانات من الجهاز الأول إلى الجهاز الثاني ، ويتم استخدام الخط البصري الآخر لنقل البيانات من الجهاز الثاني إلى الجهاز الأول ، للإرسال ثنائي الاتجاه.
كل ما تحتاج إلى تذكره هو توصيل منفذ Tx (إرسال) للجهاز I بمنفذ Rx (استقبال) للجهاز II ، ومنفذ Rx (استقبال) للجهاز I بمنفذ Tx (إرسال) للجهاز II.إذا قمت بإنشاء الكابلات الخاصة بك ، فإننا نقترح وضع علامة على جانبي نفس الخط بنفس الحرف (A-to-A و B-to-B ، كما هو موضح أدناه ، أو A1-to-A2 و B1-to-B2 ).
الانتباه:
1.هذا منتج ليزر / LED من الفئة 1.لتجنب التسبب في أضرار جسيمة لعينيك ، لا تحدق مباشرة في شعاع الليزر.
2-النص أعلاه مخصص لاتصال منفذ الألياف المزدوجة فقط ؛إذا كان الاتصال بمنفذ واحد من الألياف ، فقط باستخدام كابل ليفي واحد للاتصال ، فلا داعي لإخبار جانب Tx أو Rx.
محول الوسائط التسلسلي RS232 RS422 RS485اقامة
أ) قم بتوصيل منفذ RS232 / 422/485 الخاص بمحول الوسائط بجهاز تسلسلي باستخدام كبل تسلسلي.
ب) قم بتوصيل كابل الألياف من الجهاز (محول الوسائط) على الطرف الآخر بموصل SC / ST.
ج) بعد تشغيل الجهاز ، سيتم تشغيل مؤشر PWR.إذا لم تكن المؤشرات قيد التشغيل ، فتحقق من توصيل مصدر الطاقة.
د) بعد توصيل جميع الكابلات بشكل صحيح ، ستضيء المؤشرات وفقًا لمصابيح LED الخاصة بحالة المنفذ
RS485 البيانات إلى معلومات طلب محول الألياف البصرية
|
نموذج |
وصف |
|
LNK-IRS93-SC20 |
المسلسل الصناعي RS232 / RS485 / RS422 ، SC SM 1310nm ، 20 م |
|
خيارات التركيب |
► تثبيت كتيفة DIN-Rail الافتراضية ، يتم تضمين حامل التثبيت على الحائط. |
|
خيارات الطاقة |
► يتم شراء مصدر الطاقة بشكل منفصل |
