تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-HF100DA
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiable
تفاصيل التغليف: الحزمة القياسية لتحويل وسائط الألياف
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة / شهر
المعايير: |
منفذ HDMI V1.3 |
البعد (L × W × H): |
92 × 57 × 23 (مم) |
مزود الطاقة: |
محول الطاقة: DC 5 ~ 12V |
درجة حرارة التشغيل: |
التشغيل: -20 درجة مئوية ~ + 70 درجة مئوية |
المعايير: |
منفذ HDMI V1.3 |
البعد (L × W × H): |
92 × 57 × 23 (مم) |
مزود الطاقة: |
محول الطاقة: DC 5 ~ 12V |
درجة حرارة التشغيل: |
التشغيل: -20 درجة مئوية ~ + 70 درجة مئوية |

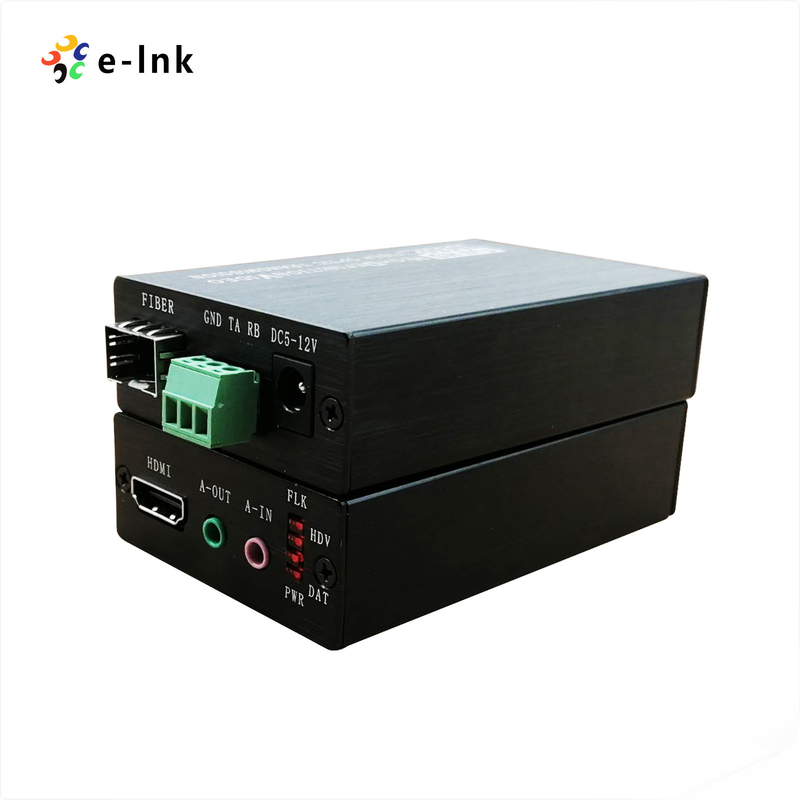

ثنائي الاتجاه HDMI Fiber Extender صوت ستيريو 1Ch RS232 فوق الألياف
1 قناة HDMI + 1 قناة صوت ستيريو ثنائي الاتجاه + 1 قناة RS232 عبر موسع الألياف البصرية
مزايا موسع الألياف HDMI
ينقل إشارات فيديو HDMI و RS232 وصوت يصل إلى 20 كم عبر كابل ليفي واحد ؛
► دعم دقة تصل إلى 1920 * 1200 @ 60 هرتز ؛
► دعم خاص 1600 * 1200 @ 60 هرتز
دعم نقل صوت ستيريو ثنائي الاتجاه خارجي ؛
التوافق مع معيار HDMI 1.4B 3D و HDCP 1.2 ؛
► مستقبل HDMI 1.4b أحادي المنفذ
► توافق عالي ، يمكن مطابقة المصدر وجهاز العرض تلقائيًا ؛
► نظام ضبط تلقائي مدمج ، اجعل الصورة سلسة وواضحة ومستقرة ؛
► نظام حماية ESD مدمج ؛
► سهلة التركيب والتوصيل والتشغيل ؛
► دعم EDID
تحديد
| معامل | وصف | |
|
فيديو
|
المعايير | HDMI1.4B 3D ؛HDCP1.4 |
| ساعة البكسل القصوى | 165 ميجا هرتز | |
| أقصى معدل للبيانات | 6.75 جيجابت في الثانية | |
| متوافق |
1080P@50/59.95/60Hz ، (بحد أقصى 1920 * 1200 @ 60 هرتز) 1080P@23.98/24/29.97/30 هرتز ، دعم خاص 1600 * 1200 @ 60 هرتز |
|
| موصل | أنثى HDMI نوع أ | |
| معاوقة | 100Ω | |
| نطاق كابل HDMI | أقل من 5 أمتار (دقة تصل إلى1920 * 1200 عند 60 هرتز) | |
| صوتي | واجهه المستخدم | 3.5 مللي متر صوت ستيريو خارجي |
| المرسل | 1Ch مدخلات + 1Ch Ouptut | |
| المتلقي | 1Ch مدخلات + 1Ch Ouptut | |
| RS232 | واجهه المستخدم | 3-دبوس طرفية بلوك |
| معدل الباود | ≤ 115200 بت في الثانية | |
| الألياف البصرية | واجهه المستخدم | نموذج SFP - موصل LC |
| نوع الألياف | وضع فردي | |
| الطول الموجي | 850 نانومتر / 1310 نانومتر / 1550 نانومتر | |
| عرض النطاق الترددي للواجهة | 3 جيجابت في الثانية | |
| مسافة الإرسال |
الإرسال @ 1920 * 1200 عند 60 هرتز ألياف متعددة الأوضاع: <500 متر الألياف أحادية الوضع: 20 كم |
|
| فهرس أخرى | مزود الطاقة | محول الطاقة: DC 5 ~ 12V |
| تبديد الطاقة | ماكس 4 واط | |
| درجة حرارة | التشغيل: -20 درجة مئوية ~ + 70 درجة مئوية | |
| رطوبة | أثناء التشغيل: 5٪ ~ 90٪ | |
| البعد (LxWxH) | 92 × 57 × 23 (مم) | |
ملخص
يوفر موسع الألياف الضوئية من سلسلة LNK-HF100DA تمديد HDMI والصوت ثنائي الاتجاه و RS232 عبر كابل ألياف بصرية واحد ، وهو يدعم وضع HDMI1.4 ، وهو متوافق تمامًا مع HDMI 1.4b و HDMI 1.4b 3D و HDCP 1.4 ، دقة عالية حتى 1920 * 1200 عند 60 هرتز.يمكن أن يستخدم الموسع لمجموعة واسعة من التطبيقات التي تتطلب نقلًا لمسافات طويلة بدقة عالية بجودة عالية من خلال ثباته الجيد وأمانه القوي.
معلومات الطلبية
| نموذج | وصف |
| LNK-HF100DA | 1 قناة HDMI + 1 قناة ثنائية الاتجاهصوت ستيريو + 1 قناة RS232 عبر موسع الألياف الضوئية ، LC (SFP) ، ألياف متعددة الأوضاع ، 500 متر ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
| LNK-HF100DA-20 | 1 قناة HDMI + 1Ch صوت ستيريو ثنائي الاتجاه + 1 قناة RS232 عبر موسع الألياف البصرية ، LC (SFP) ، ألياف أحادية الوضع ، 20 كم ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
