تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: LNK-PDH-E8-4F-2SFP
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiable
تفاصيل التغليف: الحزمة القياسية لتحويل وسائط الألياف
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة / شهر
وزن القطعة: |
3 كجم |
البعد (L × W × H): |
19 بوصة 1U 485X138X44mm (WXDXH) |
مزود الطاقة: |
AC180V ~ 260V ； DC –48V DC + 24V |
درجة حرارة التشغيل: |
-10 درجة مئوية ~ 50 درجة مئوية |
وزن القطعة: |
3 كجم |
البعد (L × W × H): |
19 بوصة 1U 485X138X44mm (WXDXH) |
مزود الطاقة: |
AC180V ~ 260V ； DC –48V DC + 24V |
درجة حرارة التشغيل: |
-10 درجة مئوية ~ 50 درجة مئوية |

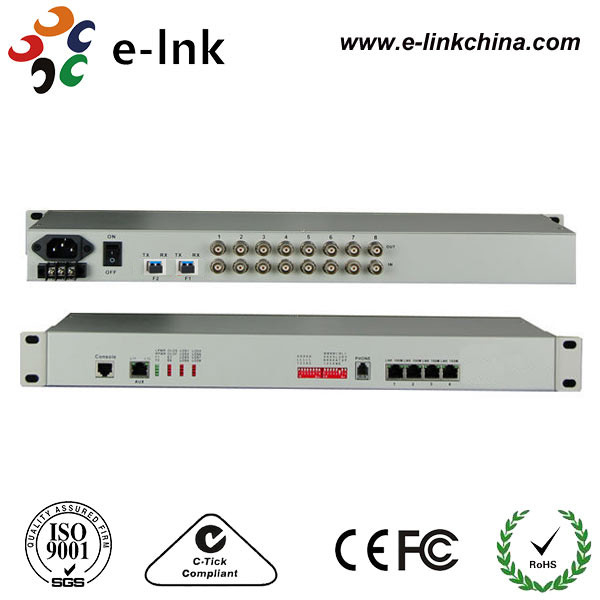

موسع الألياف الضوئية HDMI 16dBm 8E1 4FE 1 معدد الألياف PDH
8E1 + 4GE 1 + 1 معدد الألياف الضوئية PDH
مزايا موسع الألياف HDMI
· بناء على حقوق التأليف والنشر الذاتية IC
عرض النطاق الترددي يصل إلى 1.5G ، ويمكن حفظ مصادر الخط
معدل واجهة إيثرنت هو 10 م / 100 م ، نصف / كامل مزدوج قابل للتكيف التلقائي
· واجهة 4Channel Ethernet هي واجهة تبديل ، تدعم VLAN ، ويمكن ضبطها على 4 قنوات عزل منطقي
· تتوافق واجهة E1 مع G.703 ، وتعتمد على استعادة الساعة الرقمية وتقنية قفل الطور السلس
· 1Channel PCM هاتف الأعمال الرقمي (اختياري)
· توفير واجهة إدارة وحدة التحكم
· عند فقدان الإشارة الضوئية ، يمكنه اكتشاف انقطاع التيار الكهربائي عن الجهاز أو فصل الألياف ، ويشير إلى الإنذار بواسطة LED
· يمكن للجهاز المحلي عرض حالة عمل الجهاز البعيد
· توفير واجهة توسع 2 ، يمكنك تمديد 1 ~ 2 قناة بيانات غير متزامنة ، مثل RS232 / RS485 / RS422 / كود مانشستر ؛
· 1 ~ 2 قناة صوتية ، 1 ~ 2 قناة E1 ، 1 ~ 4 قناة التبديل ، أو توفير أمر الواجهة البعيدة Loop Back ، سهولة صيانة الخط
· مسافة الإرسال تصل إلى 2-120 كم بدون انقطاع
· يمكن أن يكون التيار المتردد 220 فولت ، DC-48 فولت ، DC24V اختياريًا
· DC-48V / DC24V وظيفة الكشف عن قطبية امدادات الطاقة ، خالية من القطبية
المؤشرات الفنية
| معامل | تخصيص |
| الفيبر | |
| متعدد الأوضاع الألياف | |
| نوع الألياف | 50 / 125um ، 62.5 / 125um |
| أقصى مسافة انتقال | 5Km @ 62.5 / 125um ألياف أحادية الوضع ، التوهين (3dbm / km) طول الموجة: 820nm |
| نقل الطاقة | -12 ديسيبل (دقيقة) ~ -9 ديسيبل (حد أقصى) |
| المتلقي حساسية | -28 ديسيبل (دقيقة) |
| ميزانية الوصلة | 16 ديسيبل |
| الألياف أحادية الوضع | |
| نوع الألياف | 8 / 125um ، 9 / 125um |
| أقصى مسافة انتقال | 40 كم |
| مسافة الإرسال | 40Km @ 9 / 125um ألياف أحادية الوضع ، التوهين (0.35 ديسيبل / كم) |
| طول الموجة | 1310 نانومتر |
| نقل الطاقة | -9dBm (دقيقة) ~ -8dBm (حد أقصى) |
| المتلقي حساسية | -27 ديسيبل (دقيقة) |
| ميزانية الوصلة | 18 ديسيبل |
| واجهة E1 | |
| معيار الواجهة | يتوافق مع البروتوكول G.703 |
| معدل الواجهة | n * 64 كيلوبت في الثانية ± 50 جزء في المليون |
| كود الواجهة | HDB3 |
| مقاومة E1: | 75 درجة (عدم الاتزان) ، 120 درجة (توازن) |
| عدم القدرة على تحمل الاهتزازات | وفقًا للبروتوكول G.742 و G.823 |
| التوهين المسموح به | 0 ~ 6 ديسيبل |
| سريعواجهة إيثرنت (10/100) | |
| معدل الواجهة: | 10/100 ميجابت في الثانية ، تفاوض تلقائي نصف / كامل مزدوج |
| معيار الواجهة: | متوافق مع IEEE 802.3 و IEEE 802.1Q (VLAN) |
| إمكانية عنوان MAC: | 4096 |
| الموصل: | RJ45 ، دعم Auto-MDIX |
| قوة | |
| مزود الطاقة | AC180V ~ 260V ； DC –48V DC + 24V |
| استهلاك الطاقة | ≤10 واط |
| البعد | |
| حجم المنتج | 19 بوصة 1U |
| بيئة العمل | |
| درجة حرارة العمل | -10 درجة مئوية ~ 50 درجة مئوية |
| رطوبة العمل | 5٪ ~ 95٪ (بدون تكاثف) |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية |
| رطوبة التخزين | 5٪ ~ 95٪ (بدون تكاثف) |
ملخص
هذا الجهاز هو جهاز نقل بصري من نقطة إلى نقطة تم تطويره على أساس VLSI.يوفر الجهاز واجهة 1-8Channel E1 وواجهة 1-4Channel 10M / 100M Ethernet (معدل الخط 100M) وواجهتي توسعة.واجهة 4Channel Ethernet هي واجهة التبديل ، يمكن أن تدعم VLAN.يمكن استخدام واجهة التوسيع 1 كقناة إرسال للبيانات غير المتزامنة RS232 / RS485 / RS422 ، إشارة صوتية ، 2/4 خط E&M إشارة صوتية ، إشارة تبديل ، إشارة إيثرنت (عرض النطاق الترددي 2M). 1 يمكن أن يكون هاتف الأعمال الرقمي للقناة اختياريًا.إنه مرن للغاية.لديها وظيفة التنبيه.العمل موثوق به ومستقر ومنخفض استهلاك الطاقة وتكامل عالي وصغر الحجم.
