تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: سلسلة LNK-IRS
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية لتحويل الوسائط الليفية
وقت التسليم: 5-12 يوم عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر
كلمة رئيسية: |
المسلسل لتحويل الألياف |
واجهة الألياف: |
SFP أو FC أو SC أو ST |
مدخلات الطاقة: |
12 ~ 48 فولت تيار مستمر |
استهلاك الطاقة: |
<6 واط |
الوزن: |
0.55 كجم |
الأبعاد (LxWxH): |
119 × 114 × 50 ملم |
كلمة رئيسية: |
المسلسل لتحويل الألياف |
واجهة الألياف: |
SFP أو FC أو SC أو ST |
مدخلات الطاقة: |
12 ~ 48 فولت تيار مستمر |
استهلاك الطاقة: |
<6 واط |
الوزن: |
0.55 كجم |
الأبعاد (LxWxH): |
119 × 114 × 50 ملم |
الصناعيةالرسوم التسلسلية RS232/RS485/RS422الألياف البصريةالمودم
مزايا مودم الألياف
تصميم بدون مروحة و Din-Rail للبيئة الصناعية القاسية
تم بناؤه في RS232/422/485 ((بلوك المحطة) منفذ سلسلة ثنائي الاتجاه
يدعم منافذ البيانات المتسلسلة متعددة القنوات: 4~16Ch RS232، 4~16Ch RS485 أو 2~8Ch RS422
البيانات المتسلسلة شفافة تماما، معدل البود هو التكيف الذاتي، لا يتطلب إعداد
يدعم SFP أو FC أو SC أو ST متعدد الوضع 2Km ، وضع واحد 20Km
يمكن استخدام البيانات المتسلسلة عالية السرعة للاتصال DMX512 في التحكم في إضاءة المسرح
يدعم الجهد المدخل 12 ~ 48VDC
يدعم حماية القطبية العكسية
غلاف الألومنيوم IP40
درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية
ضمان لمدة 5 سنوات
المؤشرات التقنية لمحولات الوسائط الصناعية للألياف الضوئية
| واجهة الألياف البصرية | |
| واجهة الألياف | SFP أو FC أو SC أو ST |
| متطلبات الكابلات |
متعددة الأوضاع: 50/125UM، 62.5/125UM الوضع الواحد: 9/125um |
| منفذ الألياف | 1 منفذ الألياف |
| مسافة الإرسال |
عدة أنماط: 2 كم الوضع الواحد: 20 كم |
| طول الموجة | 1310nm/1490nm/1550nm |
| الواجهة المتسلسلة RS232 | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | ما يصل إلى 16Ch RS232 ثنائي الاتجاه |
| إشارات RS-232 | TxD، RxD، GND |
| مسافة خط الميناء التسلسلي (النحاس) | 15 متر |
| معدل البود | 0 ~ 800kbps |
| الواجهة المتسلسلة RS422 | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | ما يصل إلى 8Ch RS422 ثنائي الاتجاه |
| إشارات RS-422 | Tx+، Tx-، Rx+، Rx-، GND |
| مسافة خط الميناء التسلسلي (النحاس) | 1000 متر |
| معدل البود | 0 ~ 800kbps |
| الواجهة المتسلسلة RS485 | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | ما يصل إلى 16Ch RS485 ثنائي الاتجاه |
| إشارات RS-485 | البيانات +، البيانات، GND |
| مسافة خط الميناء التسلسلي (النحاس) | 1000 متر |
| معدل البود | 0 ~ 800kbps |
| متطلبات الطاقة | |
| مدخل الطاقة | 12~48VDC |
| استهلاك الطاقة | < 6W |
| وصلة الطاقة | كتلة المحطة |
| حماية الطاقة | حماية القطبية العكسية |
| مؤشر LED | |
| PWR | إمدادات الطاقة |
| FL | حالة رابط الألياف |
| البيانات 1~16 | إشارة البيانات المتسلسلة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 119 × 114 × 50 ملم |
| الوزن | 0.55 كيلوغرام |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | صعود السكك الحديدية DIN |
| البيئة | |
| درجة حرارة العمل | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين | -40°C إلى 85°C (-40°F إلى 185°F) |
| رطوبة العمل | 5% ~ 95% (غير مكثفة) |
| MTBF | 216388 ساعة |
| الموافقات التنظيمية | |
| إم إيه | قسم FCC الجزء 15، CISPR (EN55022) الفئة A |
| النظام الاقتصادي |
EN61000-4-2 (ESD) المستوى 4، المعايير B EN61000-4-3 (RS) المستوى 3، المعايير A EN61000-4-4 (EFT) المستوى 3، المعايير A EN61000-4-5 (الارتفاع) المستوى 3، المعايير B EN61000-4-6 (CS) المستوى 3، المعايير A |
| صدمة / سقوط حر / اهتزاز |
الصدمة: MIL-STD-810F طريقة 516.5 السقوط الحر: MIL-STD-810F طريقة 516.5 الاهتزاز: MIL-STD-810F طريقة 514.5 C-1 & C-2 |
| أخضر | متوافقة مع RoHS |
| الشهادات: | FCC، CE |
محول الوسائط SFPنظرة عامة

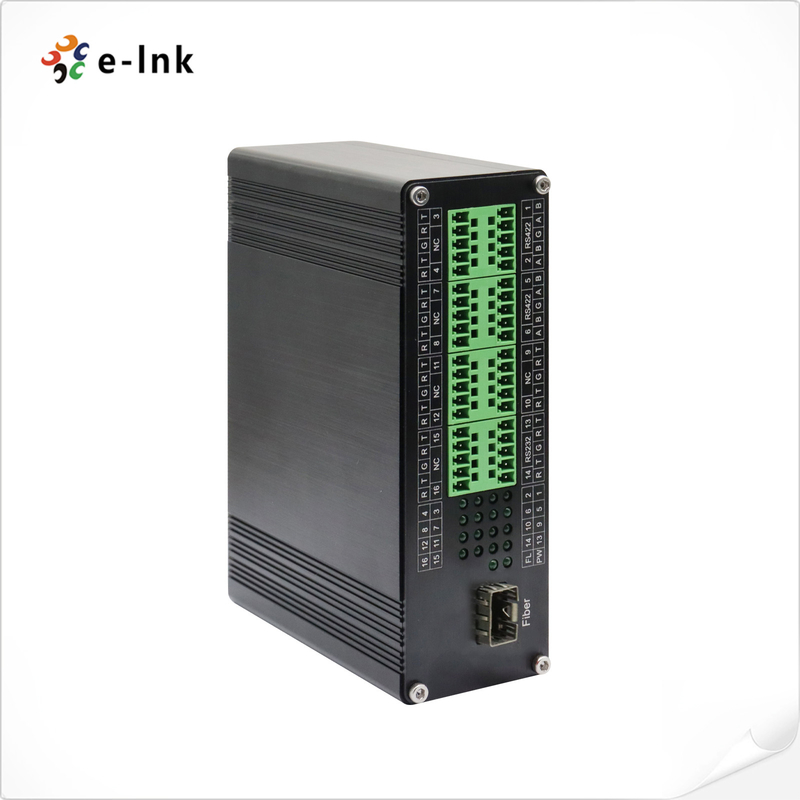

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. يدعم منفذات البيانات المتسلسلة متعددة القنوات: 4 ~ 16Ch RS232 ، 4 ~ 16Ch RS485 أو 2 ~ 8Ch RS422. كما يمكن تكوينها مع إشارات مختلطة ، مثل 8Ch RS232 + 8Ch RS485 ، 8Ch RS232 + 4Ch RS422 ،8Ch RS485 + 4Ch RS422، وما إلى ذلك. يحتوي على تصميم من نوع دين ريل لتزويد المستخدمين بغرض سهل للتثبيت والصيانة في أي بيئة صناعية قاسية.
استخدام الاتصالات بالألياف الضوئية يحل مشاكل التداخل الكهرومغناطيسي وتداخل حلقات الأرض وتلف البرق.وسرية الاتصال بالبيانات، ويمكن استخدامه على نطاق واسع في مختلف التحكم الصناعي، والتحكم في العمليات، والتحكم في إضاءة المسرح، ومراحل التحكم في حركة المرور.
.
| قناة البيانات | معدل البود الخالي من الأخطاء (bps) |
الحد الأقصى لمعدل البود المدعوم (كيببيس) |
تطبيق نموذجي |
| 1 | 460800 | 800 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 2 | 460800 | 800 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 3 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 4 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 5 | 460800 | 800 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 6 | 460800 | 800 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 7 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 8 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 9 | 460800 | 500 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 10 | 460800 | 500 | نظام التحكم في إضاءة المسرح DMX512-500Kbps، مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 11 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 12 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 13 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 14 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 15 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
| 16 | 230400 | 250 | مراقبة الأمن، إنذار الحريق، التحكم الصناعي، الخ |
