تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: سلسلة LNK-IMC1100P
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: negotiate
تفاصيل التغليف: تغليف كرتوني قياسي لمحول الوسائط
وقت التسليم: 1-3 أيام عمل
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 1000 / شهر
الموصل:: |
عدد 1 منفذ RJ45 |
المنفذ البصري:: |
1 × SC 100Base-FX |
مدخل الطاقة:: |
12 ~ 48VDC ، كتلة طرفية 2 دبوس |
استهلاك الطاقة:: |
36 واط ماكس. |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |
الموصل:: |
عدد 1 منفذ RJ45 |
المنفذ البصري:: |
1 × SC 100Base-FX |
مدخل الطاقة:: |
12 ~ 48VDC ، كتلة طرفية 2 دبوس |
استهلاك الطاقة:: |
36 واط ماكس. |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |

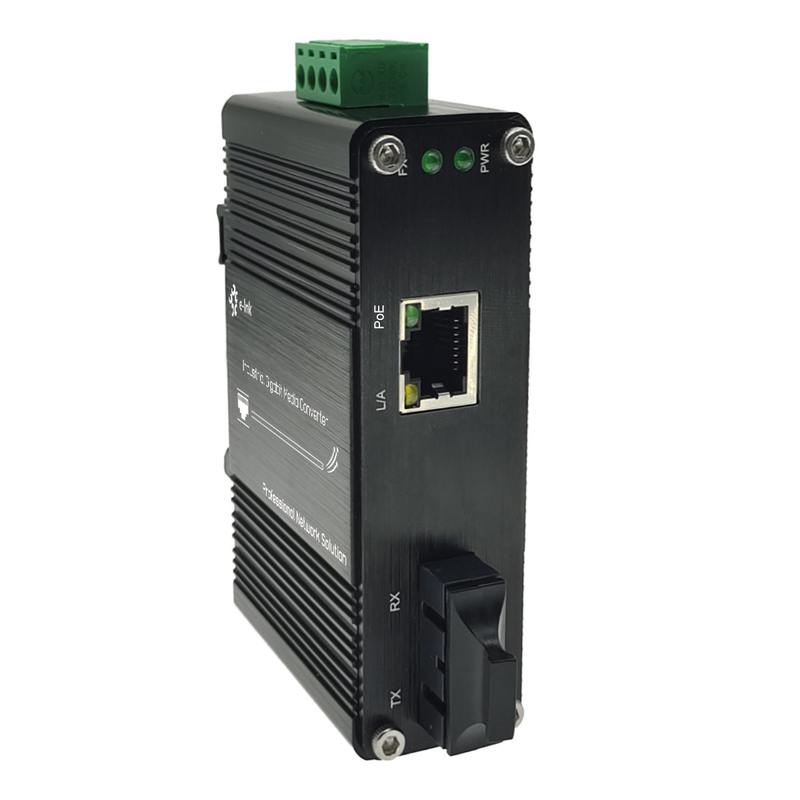

النموذج: سلسلة LNK-IMC1100P
نظرة عامة
سلسلة LNK-IMC1100P توفر تحويل الوسائط بين 10/100BASE-T و 100BASE-FX Fiber.
يدعم منفذ Ethernet PoE عالية الطاقة (معدات مصدر الطاقة) التي تتوافق مع معيار IEEE802.3at.
إنه منتج متصلب مع نطاق واسع من درجات الحرارة العملية من -40 درجة مئوية إلى 75 درجة مئوية
وتدعم منفذ إيثيرنت كل من وضع نصف مزدوج وكامل مزدوج. تصميم الأجهزة القوي
يضمن أن معدات إيثيرنت الخاصة بك يمكن أن تتحمل ظروف صناعية صعبة.
من السهل تركيب السلسلة على قاطرة DIN أو في صناديق التوزيع.
الخصائص
1 منفذ 10/100BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
1 منفذ 100Base-FX SC
يدعم IEEE802.3af PoE (15.4W) أو IEEE802.3at PoE+(30W)
يدعم التفاوض التلقائي
إيه إي إي 802.3az إيثيرنت كفاءة في استخدام الطاقة (إيه إي)
12 ~ 48VDC مدخل طاقة الكتلة النهائية
يدعم تركيب DIN-Rail و الجدار
-40°C إلى 75°C
(-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة تشغيل
المؤشرات التقنية
| الايثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3x مزدوج كامل ومراقبة التدفق | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| IEEE802.3af الطاقة عبر الايثنتر | |
| IEEE802.3at الطاقة عبر الايثنتر | |
| نوع المعالجة: | التخزين والتحويل |
| معدل المرشح الأمامي: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| ذاكرة عازلة الحزم: | 128K بت |
| أقصى طول للحزمة: | 1522 بايت |
| حجم جدول العناوين | عناوين ماك 1K |
| واجهة | |
| رابط: | 1x RJ45 |
| الميناء البصري | 1 × SC 100Base-FX |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC، كتلة نهاية 2 دبوس |
| الطاقة الخارجة | 48VDC |
| استهلاك الطاقة: | 36 واط كحد أقصى |
| مؤشرات LED: | |
| (بي دبليو آر): | حالة الطاقة |
| (لوس أنجلوس) | حالة رابط البيانات |
| (بوك) | حالة PoE |
| 100M/1000M: | حالة Fiber LINK |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| وزن: | 0.25 كيلو |
| الغلاف: | غلاف من الألومنيوم |
| خيارات التثبيت: | DIN-Rail / الجدار |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 75°C (-40°F إلى 167°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
إم إيه: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
الـ EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (الارتفاع) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-IMC1100P | محول الوسائط الصناعية المصغرة PoE ، منفذ واحد 100BASE SC + منفذ واحد 10/100BASE-T 802.3at PoE ، منفذ SC Fiber ، Multimode ، 1310nm ، 2km |
| LNK-IMC1100P-20 | محول الوسائط الصناعية المصغرة PoE ، 1-port 100BASE SC + 1-port 10/100BASE-T 802.3at PoE ، SC Fiber Port ، وضع واحد ، 1310nm ، 20km |
| LNK-IMC1100PS-20 | محول الوسائط الصناعية الصغيرة PoE ، منفذ واحد 100BASE SC + منفذ واحد 10/100BASE-T 802.3at PoE ، منفذ SC Fiber ، وضع واحد واحد ، 1310/1550nm ، 20km |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات كهرباء 75 واط/1.6A 48VDC سلك مفتوح للكتلة النهائية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
