تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001,CE,ROHS,FCC
رقم الموديل: سلسلة LNK-D3011
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: negotiate
تفاصيل التغليف: الحزمة القياسية لمحول الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 10000 قطعة/شهر
المسافة القصوى: |
Cat5 UTP حتى 100 متر |
طول الموجة: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
الرطوبة النسبية: |
5٪ إلى 95٪ دون تكاثف |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
استهلاك الطاقة: |
2.5 واط كحد أقصى. 0.5 أمبير عند 5 فولت تيار مستمر |
MTBF: |
100،000 ساعة |
المسافة القصوى: |
Cat5 UTP حتى 100 متر |
طول الموجة: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
الرطوبة النسبية: |
5٪ إلى 95٪ دون تكاثف |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
استهلاك الطاقة: |
2.5 واط كحد أقصى. 0.5 أمبير عند 5 فولت تيار مستمر |
MTBF: |
100،000 ساعة |
النموذج:سلسلة LNK-D3011
نظرة عامة

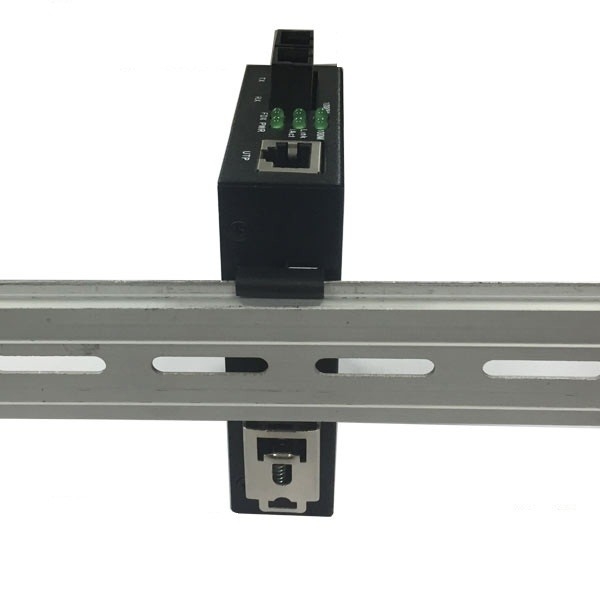

سلسلة LNK-D3011 هو محول وسائل الإعلام دين-السكك الحديدية التي تتميز بشريط الذي يسمح بسهولة وآمنة
إرفاق وإزالة من DIN-rail. يدعم LNK-D3011 منفذ Ethernet 10/100/1000M
منفذ 1000M SC. حاليًا يدعم نوعين من اتصالات الشبكة الإعلامية:
10Base-T/100Base-TX/1000Base-T و 1000Base-SX/LX، تحويل الإشارات الكهربائية فيما بينها
من أزواج 10Base-T/100Base-TX/1000Base-T الملتوية مع إشارات بصرية من 1000Base-SX/LX.
إنه يمتد مسافة نقل الشبكة من 100 متر عبر كابل النحاس إلى 120 كم عبر الألياف
الكابلات البصرية. يدعم الإرسال في الألياف المزدوجة متعددة الأوضاع، الألياف المزدوجة أحادية الأوضاع والألياف الأحادية أحادية الأوضاع.
الخصائص
· تحويل 10/100/1000Base-TX إلى 1000Base-X
· كامل / نصف مزدوج ، التفاوض الآلي
· تشغيل الألياف ذات الوضع الواحد أو متعدد الوضع
· الألياف الأحادية أو النواة المزدوجة مع موصلات SC
· دعم MDI/MDI-X Auto Crossover
· التوصيل والتشغيل
· يمكن تركيبها على DIN-Rail
· درجة حرارة تشغيل من 0°C إلى 50°C (32°F إلى 122°F)
المؤشرات التقنية
| الايثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| تحكم تدفق IEEE802.3X | |
| نوع المعالجة: | التخزين والتحويل |
| نصف مزدوج، مزدوج كامل | |
| معدل المرشح الأمامي: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| الكابلات: | 10Base-T: Cat5 أو أعلى |
| 100Base-TX: Cat5 أو أعلى | |
| 1000Base-TX: Cat5 أو أعلى | |
| المسافة القصوى: | الفئة 5 UTP حتى 100m |
| رابط: | 1x RJ45 |
| البصرية | |
| الكابلات: | 50/125μm أو 62.5/125μm (متعدد الأوضاع) |
| 9/125μm (الوضع الواحد) | |
| المسافة القصوى: | الوضع المتعدد: 220m (62.5/125μm)/550m (50/125μm) |
| وضع واحد: 20/40/60/80/120 كم | |
| طول الموجة: | 850nm/1310nm/1550nm |
| المرفق | أس سي |
| البيئة | |
| درجة حرارة العمل: | 0°C إلى 50°C (32°F إلى 122°F) |
| درجة حرارة التخزين: | -40°C إلى 80°C (-40°F إلى 176°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF: | > 100000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 5VDC (مصدر التيار المباشر) |
| استهلاك الطاقة: | 2.5W Max. 0.5A@5VDC |
| مؤشرات LED | |
| الطاقة: | حالة الطاقة |
| 10/100/1000TX ((في الميناء): | الرابط / النشاط ، السرعة ((100M ، 1000M) ، FDX |
| 1000FX (في الميناء): | الرابط/النشاط |
| الأبعاد (WxDxH): | 71×105×27ملم |
| وزن: | 0.5 كجم |
| الغلاف: | غلاف معدني |
| خيارات التثبيت: | الحائط / DIN-Rail / LNK-R14 2U Rack |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-D3011 | 10/100/1000Base-T إلى 1000Base-F، وضع Mutli، 550m، 850nm، SC، مستقل، محول الطاقة الخارجي |
| LNK-D3011-20 | 10/100/1000Base-T إلى 1000Base-F، وضع واحد، 20km، 1310nm، SC، مستقل، محول الطاقة الخارجي |
| LNK-D3011S-20 | 10/100/1000Base-T إلى 1000Base-F ، WDM ((اللياقة المزدوجة للألياف الواحدة)) ، 20km ، 1310/1550nm ، SC ، مستقل ، محول الطاقة الخارجي |
| خيارات التثبيت: | عقدة الدين-ريل. يمكن تركيبها على الرف 2U على الرف LNK-R14 (شراء منفصل). |
| خيارات الطاقة: | مكيّف الطاقة 1A / 5VDC مع Jack DC. مُعدّل الطاقة متضمن في جميع المبيعات |
