تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-IMC1010
الوثيقة: E-link 100M Industrial MMF ....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
أبعاد: |
136 مم × 52 مم × 105 مم (H × W × D) |
تثبيت: |
35mm DIN-RAIL ، تصاعد الجدار. |
وزن: |
800 جم |
درجة حرارة التشغيل:: |
-40 إلى 85 |
مسافة الإرسال: |
إم إم كيلومتر، إس إم 20 كيلومتر. |
أبعاد: |
136 مم × 52 مم × 105 مم (H × W × D) |
تثبيت: |
35mm DIN-RAIL ، تصاعد الجدار. |
وزن: |
800 جم |
درجة حرارة التشغيل:: |
-40 إلى 85 |
مسافة الإرسال: |
إم إم كيلومتر، إس إم 20 كيلومتر. |
مزايا المنتج
► دعم معايير IEEE802.3z 1000Base-FX
► دعم الازدواج الكامل ونصف الازدواج والاستشعار التلقائي
► دعم التحويل بين ألياف الأوضاع المتعددة 850 نانومتر / 1310 نانومتر وألياف الأوضاع الأحادية 1310 نانومتر / 1550 نانومتر
► دعم الإرسال المباشر والشفاف للحزم بأطوال مختلفة
► دعم إرسال حزم VLAN الطويلة جدًا
► دعم جودة الخدمة (QoS) وضمان إرسال حزم VoIP؛
► استهلاك منخفض للطاقة، حرارة منخفضة، أداء موثوق ومستقر، وعمر طويل؛
المؤشرات الفنية
|
الواجهة البصرية |
|
|
الطول الموجي |
850 نانومتر، 1310 نانومتر، 1550 نانومتر |
|
نوع الألياف: |
متعدد الأوضاع: 50/125 ميكرومتر، 62.5/125 ميكرومتر، 100/140 ميكرومتر؛ |
|
مسافة الإرسال |
متعدد الأوضاع 2 كم,أحادي الوضع 20 كم. |
|
نوع واجهة الألياف |
ST |
|
وحدة الألياف الضوئية |
مزدوج أو ثنائي الاتجاه |
|
معدل البيانات |
100م |
|
ترحيل |
|
|
تصنيف الاتصال: |
تيار مستمر 30 فولت @ 1 أمبير كحد أقصى |
|
إنذار |
خطأ في وصلة الألياف وعدم وجود جهد إدخال |
|
طرف لولبي |
5 سنون قابلة للتوصيل |
|
الطاقة |
|
|
جهد الإدخال: |
24 فولت تيار مستمر (9 فولت تيار مستمر ~ 30 فولت تيار مستمر) |
|
طرف لولبي |
5 سنون قابلة للتوصيل |
|
دعم الطاقة الاحتياطية المزدوجة |
دعم |
|
الاستهلاك: |
24 فولت تيار مستمر @ 60 مللي أمبير |
|
ميكانيكي |
|
|
الأبعاد: |
136 مم × 52 مم × 105 مم (الارتفاع × العرض × العمق) |
|
الغلاف: |
حماية IP30، غلاف معدني |
|
التركيب: |
سكة DIN مقاس 35 مم، تركيب على الحائط. |
|
الوزن: |
800 جرام |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-40℃ إلى 85℃ |
نظرة عامة

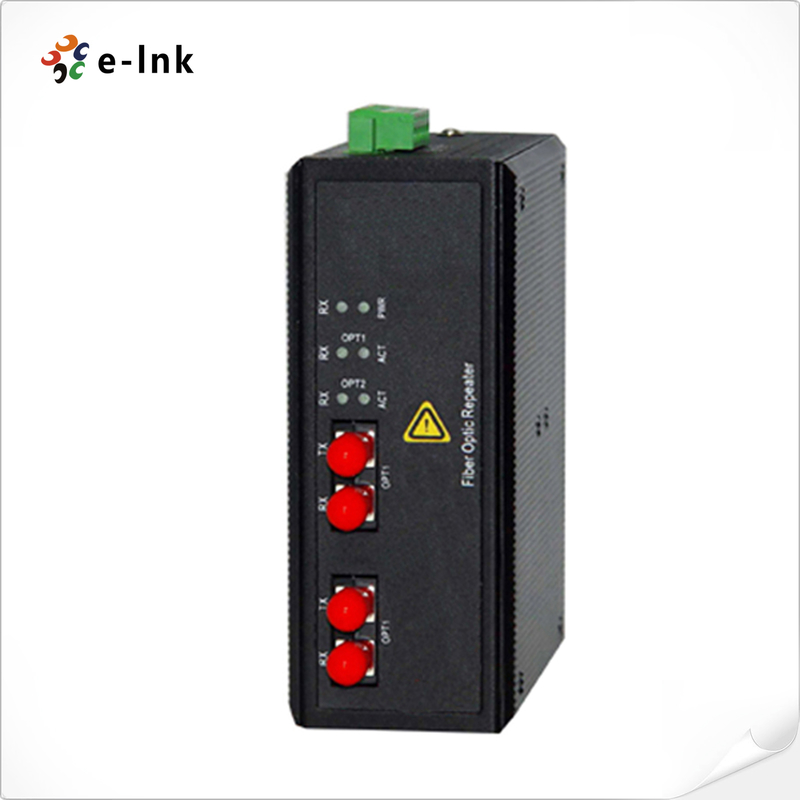

LNK-IMC2010 سلسلةصناعيمحولات أحادية / متعددة الأوضاع يتم تطبيقها في شبكة إيثرنت جيجابت 1000 ميجابت في الثانية والتي يتم توصيلها بألياف أحادية الوضع وألياف متعددة الأوضاع. تم تصميم سلسلة LNK-IMC2010 للاستخدام في شبكات ناقل المجال البصري المختلفة. تتميز بمعدل بيانات يصل إلى 100م، تركيب سكة DIN مقاس 35 مم، إدخال طاقة زائدة (9 فولت ~ 30 فولت تيار مستمر)، إنذار خرج الترحيل.
التطبيق
معلومات الطلب
|
الموديل |
الوصف |
|
LNK-IMC1010 |
صناعي 100 ممحول وسائط الألياف الضوئية من متعدد الأوضاع إلى أحادي الوضع |
|
خيارات التركيب |
► مثبت قوس سكة DIN افتراضي. |
|
خيارات الطاقة |
►24مزود طاقة تيار مستمر. سلك مفتوح لموصل الكتلة الطرفية |
|
► يجب شراء مزود الطاقة بشكل منفصل. |
