تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-Link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-IMCRS1100-SFP
الوثيقة: E9BYHY~L.PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$45~US$60 / Pcs
تفاصيل التغليف: حزمة تصدير Media Media Converter الألياف Ethernet
وقت التسليم: 3 أيام عمل
شروط الدفع: تي / تي ، ويسترن يونيون ، موني جرام
القدرة على العرض: 3000 قطعة / شهر
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485/422: 1000 متر |
وزن: |
0.25 كجم |
قوة الإدخال: |
12 ~ 48VDC ، كتلة طرفية من 4 أسنان |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
غلاف: |
حالة الألومنيوم |
خيارات التثبيت: |
دينار القفاز / الجدار |
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485/422: 1000 متر |
وزن: |
0.25 كجم |
قوة الإدخال: |
12 ~ 48VDC ، كتلة طرفية من 4 أسنان |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
غلاف: |
حالة الألومنيوم |
خيارات التثبيت: |
دينار القفاز / الجدار |
► 1 x منفذ RJ45 10/100BASE-Tمعوظيفة MDI / MDI-X التلقائية
► 1xSFPمنفذ100Base-FX
► 1 xRS232/RS485/RS422
► يدعم الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي
► متوافق مع معيار IEEE 802.3az Ethernet الموفر للطاقة (EEE)
► مؤشرات LED شاملة لتشخيص الشبكة
► حماية مدمجة من الاندفاع والحماية الثابتة
► 12~48VDC إدخال طاقة كتلة طرفية
► يدعم تركيب DIN-Rail و Wall-mount
► معزز بيئيًا-40 درجة مئوية إلى75°C
►(-40 درجة فهرنهايت إلى 167°F) درجة حرارة التشغيل

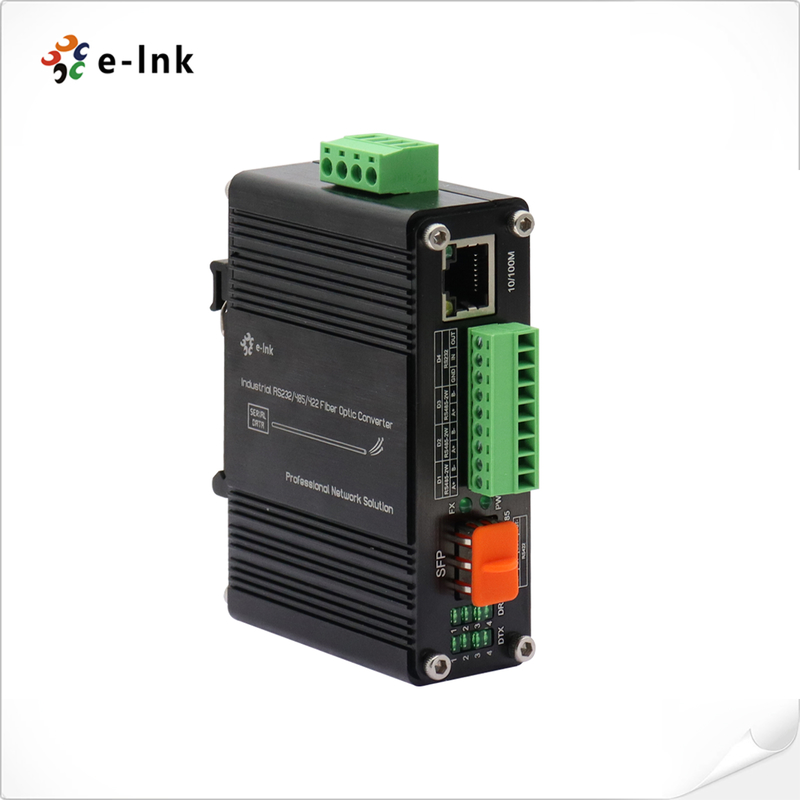

LNK-IMCRS1100-SFP هو محول وسائط من نوع DIN rail يدعم وحدات SFP الخارجية ويتوافق مع معيار EN55022. إنه منتج من الدرجة الصلبة يتراوح نطاق درجة حرارة التشغيل فيه من -40°C إلى +75°C. يدعم LNK-IMCRS1100-SFP10/100Base-Tو100Base-X SFP وRS232/RS485/RS422. يدعم منفذ Ethernet كلاً من وضع نصف الازدواج والازدواج الكامل.يمكن للمستخدمين استخدام أنواع مختلفة من وحدات SFP (ألياف أحادية الوضع/متعددة الأوضاع، 1/2 نواة) حسب الحاجة. يقومبتحويل إشارة RS232/RS485/RS422قياسية / بيانات RJ45إلى وصلة ألياف ضوئية لتوسيع الإشارة حتى 2 كيلومتر على ألياف متعددة الأوضاع و 80 كيلومتر على ألياف أحادية الوضع.
|
إيثرنت |
|
|
المعايير: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE 802.3az Ethernet الموفر للطاقة (EEE) |
|
|
نوع المعالجة: |
تخزين وإعادة توجيه |
|
معدل تصفية إعادة التوجيه: |
14,880pps (10 ميجابت في الثانية) |
|
148,800pps (100 ميجابت في الثانية) |
|
|
ذاكرة مخزن مؤقت للحزم: |
1 ميجابت |
|
الحد الأقصى طول الحزمة: |
9K بايت |
|
حجم جدول العناوين |
2K عناوين MAC |
|
الواجهة |
|
|
منفذ إيثرنت: |
1 x RJ45 |
|
المنفذ البصري: |
1 x SFP100Base-FX |
|
المنفذ التسلسلي |
1 xRS232/RS485/RS422طرف صناعي |
|
RS232/RS485/RS422 |
|
|
الواجهة التسلسلية |
طرف صناعي |
|
منافذ الإشارة |
1Ch RS232 - 1 ميجابت في الثانية 1Ch R485 - 1 ميجابت في الثانية 2Ch RS485H- 2 ميجابت في الثانية يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
|
BaudRate |
RS485/RS422/RS232:4800-460800 |
|
قياسي |
EIA /TIA RS232/485/422 |
|
المسافة التسلسلية |
RS232: 15 مترًا، RS485/422: 1000 متر |
|
معدل |
الحد الأقصى 2 ميجابت في الثانية |
|
RS-232 |
TXD، RXD، GND -ثنائي الاتجاه |
|
RS-485 |
D+، D-، GND -ثنائي الاتجاه |
|
الحماية الثابتة |
حماية التفريغ الكهربائي الثابت (ESD) 15KV |
|
الحماية من الاندفاع |
حماية من الاندفاع 1500 واط/ثانية |
|
الكهربائية والميكانيكية |
|
|
طاقة الإدخال: |
12~48VDC،4-كتلة طرفية ذات 4 سنون |
|
استهلاك الطاقة: |
3 واط كحد أقصى. |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 x70 x30 مم |
|
الوزن: |
0.25 كجم |
|
الغلاف: |
ألومنيوم علبة |
|
خيارات التركيب: |
DIN-Rail / Wall-mount |
|
نموذج |
الوصف |
|
LNK-IMCRS1100-SFP |
محول وسائط إيثرنت الألياف الصناعية المصغر 10/100Base-T إلى 100Base-X SFP مع 1ChRS232/RS485/RS422 |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا (SFP الصناعي). |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التركيب |
يتم تثبيت قوس DIN-Rail الافتراضي؛ يتم تضمين قوس Wall Mount. |
|
خيارات الطاقة |
24W/1A24مزود طاقة VDC. سلك مفتوح للكتلة الطرفية |
|
يجب شراء مزود الطاقة بشكل منفصل. |
