تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
Model Number: LNK-POE1000SFP
الوثيقة: EXNZH5~9.PDF
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
وقت التسليم: 7-10 أيام عمل
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
القدرة على العرض: 100000 قطعة / الشهر
Operating Temperature:: |
0℃ to 50℃ |
Dimensions (WxDxH):: |
110(W) x 40(H) x 140(L) (mm) |
Net Weight: |
560g approx. / unit |
لان: |
محمية RJ-45 |
Efficiency: |
75% min |
Operating Temperature:: |
0℃ to 50℃ |
Dimensions (WxDxH):: |
110(W) x 40(H) x 140(L) (mm) |
Net Weight: |
560g approx. / unit |
لان: |
محمية RJ-45 |
Efficiency: |
75% min |
مزايا المنتج
· تحويل وسائط الألياف من UTP 10/100/1000Base-TX إلى 1000Base-X SFP
· متوافق مع IEEE802.3at / IEEE802.3af PoE PSE
· مزود طاقة مدمج AC/DC
· حماية من التيار الزائد
· يدعم SFP خارجي 1000Base-X
· مفتاح DIP لتعيين تكوينات مختلفة
· دعم LFP (تمرير خطأ الارتباط)
الفهارس الفنية
|
معدلات البيانات |
10/100/1000 ميجابت في الثانية (IEEE802.3U IEEE802.3z 1000Base-Tx) |
|
1000 ميجابت في الثانية (1000Base-FX) أو 100 ميجابت في الثانية (100Base-FX) |
|
|
متطلبات طاقة الإدخال |
|
|
جهد الإدخال |
100 فولت تيار متردد إلى 240 فولت تيار متردد |
|
تردد الإدخال |
47 هرتز إلى 63 هرتز |
|
خرج الطاقة عبر الإيثرنت |
|
|
تعيين الدبوس والقطبية |
|
|
لمعيار IEEE802.3af |
1/2 (V+), 3/6 (V-) |
|
لمعيار IEEE802.3at (بحد أقصى 30 واط) |
1/2 (V+), 3/6 (V-) |
|
لمعيار IEEE802.3at (بحد أقصى 50 واط) |
1/2/4/5 (V+), 3/6/7/8 (V-) |
|
طاقة الخرج |
يرجى الرجوع إلى معلومات الطلب |
|
الكفاءة |
75% كحد أدنى |
|
حماية ماس كهربائي |
استعادة تلقائية |
|
حماية من التيار الزائد |
استعادة تلقائية |
|
الظروف البيئية |
|
|
درجة حرارة التشغيل |
0℃ إلى 50℃ |
|
التبريد |
الحمل الحراري للهواء الحر |
|
درجة حرارة التخزين |
-20℃ إلى +85℃ |
|
رطوبة التشغيل |
90% كحد أقصى، بدون تكثف |
|
المواصفات الميكانيكية |
|
|
مادة الهيكل |
حديد |
|
لون الهيكل |
أسود |
|
الوزن الصافي |
حوالي 560 جرام / وحدة |
|
الأبعاد |
110 (عرض) × 40 (ارتفاع) × 140 (طول) (مم) |
|
لا يشمل طول جهاز الإرسال والاستقبال |
|
|
الموصلات |
|
|
مدخل التيار المتردد |
IEC-J-4 |
|
LAN |
RJ-45 محمي |
|
الألياف |
انظر معلومات الطلب |
نظرة عامة

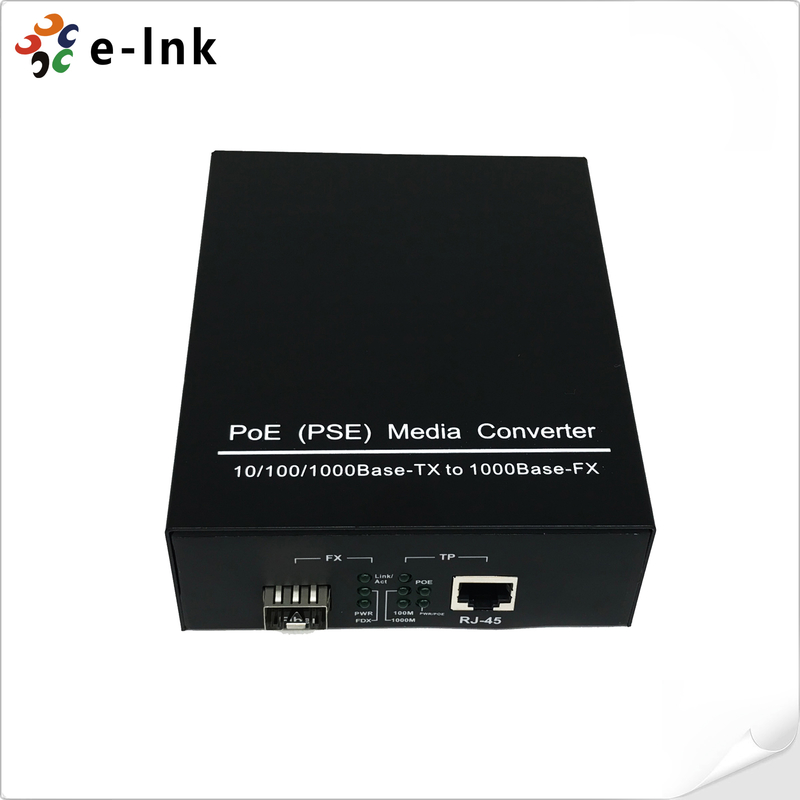

LNK-POE1000SFP السلسلة عبارة عن محول وسائط 10/100/1000Base-TX إلى 1000Base-XSFP(يمكن أيضًا إجباره على 100Base-FX)، مما يسمح بتوصيل نوعين من شرائح الشبكة بسهولة. متوافق مع معيار IEEE802.3at أو IEEE802.3af، محول وسائط PoE الذي يعمل بالتيار المتردد/التيار المستمر هو جهاز مصدر الطاقة (PSE) الذي يجمع بين البيانات المنقولة عبر وصلة الألياف الضوئية مع مصدر طاقة 48 فولت (أو جهد آخر)، مما يوفر الطاقة لجهاز (PD) يعمل بالطاقة IEEE802.3at أو IEEE802.3af عبر كابل UTP CAT5e/CAT6 (طول الكابل يصل إلى 100 متر / 330 قدمًا).
التطبيق
معلومات الطلب
|
الجزء رقم |
مدعوم قياسي |
الناتج الجهد |
الناتج الحالي |
الناتج الطاقة |
ملاحظة |
|
LNK-POE1000S-XX-XXX |
IEEE 802.3af |
48 فولت |
0.35 أمبير كحد أقصى |
15.4 واط كحد أقصى |
افتراضي |
|
LNK-POE1000-XX-XXX |
IEEE 802.3af |
48 فولت |
0.54 أمبير كحد أقصى |
25 واط كحد أقصى |
افتراضي |
|
LNK-POE1000T-XX-XXX |
IEEE 802.3at |
52 فولت |
0.60 أمبير كحد أقصى |
30 واط كحد أقصى |
افتراضي |
|
LNK-POE1000H-XX-XXX |
IEEE 802.3at |
52 فولت |
1.00 أمبير كحد أقصى |
50 واط كحد أقصى |
افتراضي |
|
LNK-POE1000B-XX-XXX |
غير قياسي |
48 فولت |
0.60 أمبير كحد أقصى |
30 واط كحد أقصى |
اختياري |
|
LNK-POE1000C-XX-XXX |
غير قياسي |
24 فولت |
1.20 أمبير كحد أقصى |
30 واط كحد أقصى |
اختياري |
*XX-XXX: يدعم موصل بصري / نوع الألياف والمسافة. لمزيد من التفاصيل، يرجى الرجوع إلى القائمة أدناه أو الاتصال بنا.
|
لاحقة |
الوصف |
لاحقة |
الوصف |
|
SFP-M005 |
LC/SFP، متعدد الأوضاع، 550 متر، 850 نانومتر |
SFP-S20 |
LC/SFP، أحادي الوضع، 20 كم، 1310 نانومتر |
|
SFP-S10 |
LC/SFP، أحادي الوضع، 10 كم، 1310 نانومتر |
SFP-S40 |
LC/SFP، أحادي الوضع، 40 كم، 1310 نانومتر |
