تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: LNK-3011
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: negotiate
تفاصيل التغليف: تغليف كرتوني قياسي لمحول الوسائط الليفية
وقت التسليم: 1-3 أيام عمل
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 10000 / شهر
طول الموجة: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
معدل التحويل: |
تحويل الوسائط |
إمدادات الطاقة: |
تيار مستمر 5 فولت / 1 أمبير |
استهلاك الطاقة: |
5w |
درجة حرارة العمل: |
-10 ~ 55 درجة مئوية |
الأبعاد (العرض × العمق × الارتفاع): |
71 × 94 × 26 ملم |
طول الموجة: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
معدل التحويل: |
تحويل الوسائط |
إمدادات الطاقة: |
تيار مستمر 5 فولت / 1 أمبير |
استهلاك الطاقة: |
5w |
درجة حرارة العمل: |
-10 ~ 55 درجة مئوية |
الأبعاد (العرض × العمق × الارتفاع): |
71 × 94 × 26 ملم |

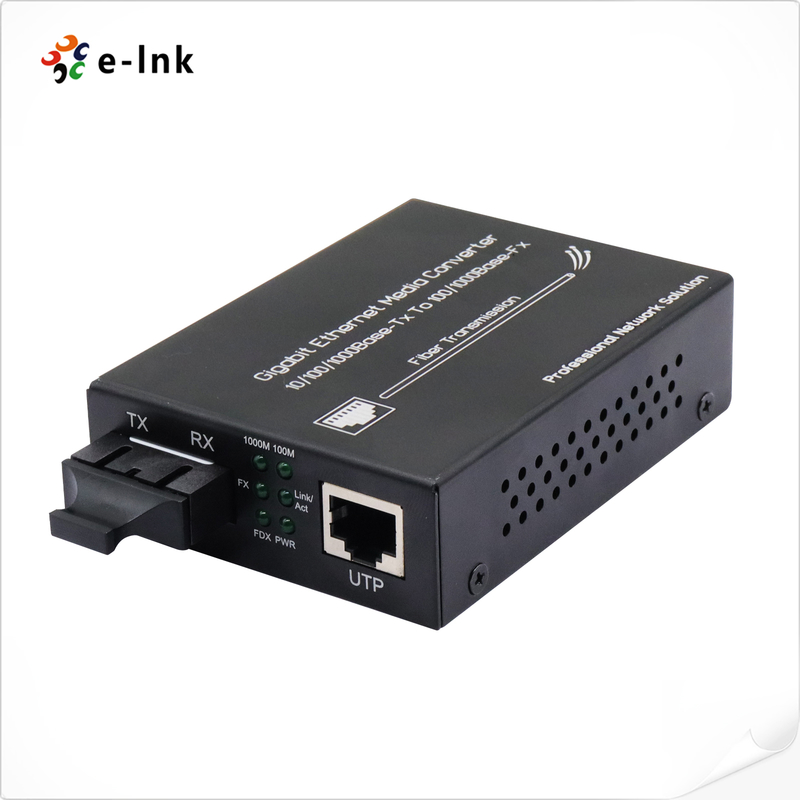

النموذج: سلسلة LNK-3011
نظرة عامة
LNK-3011 سلسلة 10/100/1000Mbps محول الوسائط التكيفية جيجابيت إثنرث يتبنى تقنية التبديل
لتحقيق تحويل الوسائط.3، معايير IEEE802.3u و IEEE802.3z و IEEE802.3ab.
حالياً يدعم نوعين من اتصالات شبكة الوسائط: 10Base-T/100Base-TX/1000Base-T، و 1000Base-T.
SX/LX، تحويل الإشارات الكهربائية المتبادلة من أزواج 10Base-T/100Base-TX/1000Base-T الملتوية مع الإشارات البصرية
من 1000Base-SX/LX. فإنه يمتد مسافة نقل الشبكة من 100m عن طريق كابل النحاس إلى ما يصل إلى 120km
من خلال كابلات الألياف الضوئية. يدعم الإرسال في الألياف المزدوجة متعددة الوضع، الألياف المزدوجة الوضع الواحد والألياف المزدوجة الوضع الواحد
ألياف واحدة
الخصائص
دعم التحويلات بين 10Base-T / 100Base-TX / 1000Base-T مع 1000Base-SX / LX
¥ 10/100/1000M محول وسائل الإعلام مع فتحة SFP متاحة
دعم full-duplex و half-duplex ومستشعرها التلقائي
دعم الإدراك التلقائي لـ MDI/MDI-X، وتسهيل تشغيل النظام وتثبيته
خيارات في الألياف المزدوجة ذات الوضع الواحد ، والألياف المزدوجة متعددة الوضع ، والوضع الواحد في الألياف الواحدة
المؤشرات التقنية
| المعلم | المواصفات |
| وضع الوصول | 10/100/1000Mbps جيجابيت إثنتر |
| المعيار | IEEE802.3 10Base-T Ethernet، IEEE802.3u 100Base-TX/FX Fast Ethernet، IEEE802.3ab 1000Base-T ، IEEE802.3z 1000Base-SX/LX جيجابيت إثنتر |
| طول الموجة | 850nm/1310nm/1550nm |
| مسافة الإرسال |
متعدد الأوضاع الألياف المزدوجة: 220m (62.5/125μm)/550m (50/125μm) الوضع الواحد الألياف المزدوجة: 20/40/60/80 كيلومتر الوضع الواحد الألياف الواحدة: 20/40/60/80 كيلومتر الفئة الخامسة: 100 متر |
| الميناء |
منفذ RJ45 واحد: للاتصال مع أزواج STP/UTP من الفئة 5 منفذ بصري واحد: متعدد الأوضاع الألياف المزدوجة: SC/LC ((SFP) (50, 62.5/125μm) الوضع الواحد الألياف المزدوجة: SC/FC/LC ((SFP) (9/125μm) الوضع الواحد الألياف الواحدة: SC/FC/LC ((SFP) (9/125μm) |
| معدل التحويل | تحويل الوسائط |
| BER | <10-9 |
| MTBF | 100000 ساعة |
| إمدادات الطاقة | DC 5V / 1A |
| استهلاك الطاقة | 5W |
| درجة حرارة العمل | -10~55 درجة مئوية |
| رطوبة العمل | 5% إلى 90% |
| الحفاظ على درجة الحرارة | -40~70 درجة مئوية |
| الحفاظ على الرطوبة | 5% ~ 90% غير مكثفة |
| الأبعاد (W x D x H) | 71 × 94 × 26 مم |
التطبيق
معلومات الطلب
| البند | الوصف |
| LNK-3011 | 10/100/1000Base-T إلى 1000Base-F ، وضع متعدد ، 500m ، 850nm ، SC ، مستقل ، محول طاقة خارجي |
| LNK-3011S-20 | 10/100/1000Base-T إلى 1000Base-F، وضع واحد، 20km، 1310nm، SC، مستقل، محول الطاقة الخارجي |
| LNK-S3011-20 | 10/100/1000Base-T إلى 1000Base-F، WDM ((اللياف الواحدة ثنائية الاتجاه) ، 20km، 1310/1550nm، SC، مستقل، محول الطاقة الخارجي |
