تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
Model Number: LNK-S1100N
الوثيقة: LNK-S1100N Series Media Con....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature:: |
-10~55ºC |
Power consumption: |
<40W (the chassis at full load), <2W |
Power supply: |
Internal: AC90~264V/DC100~380V input |
Conversion means: |
Store and Forward mode or Cut-Through mode |
Operating Temperature:: |
-10~55ºC |
Power consumption: |
<40W (the chassis at full load), <2W |
Power supply: |
Internal: AC90~264V/DC100~380V input |
Conversion means: |
Store and Forward mode or Cut-Through mode |

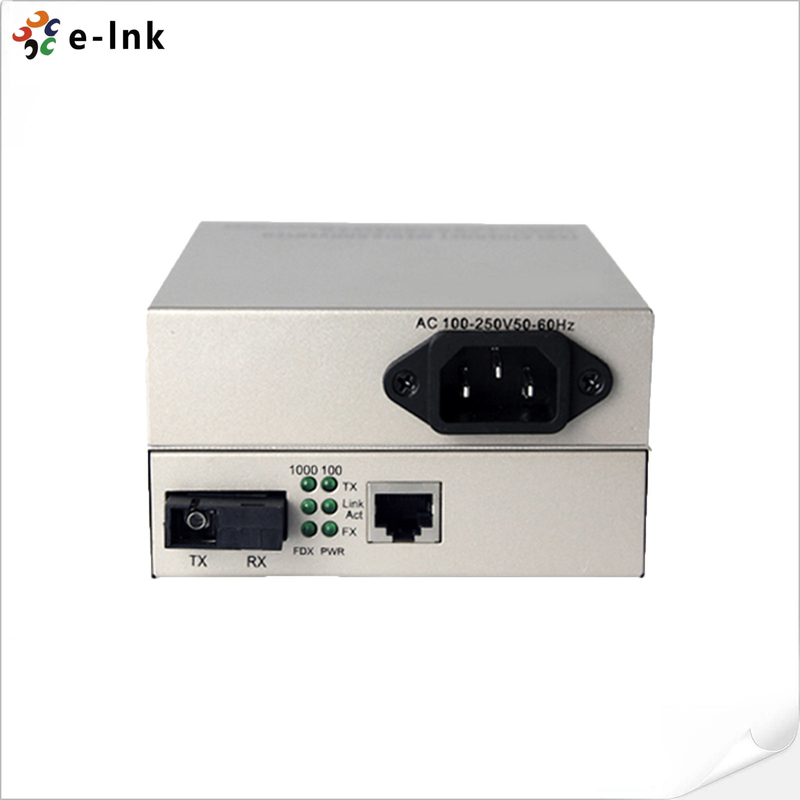

محول وسائط إيثرنت سريع WDM بسرعة 10/100 ميجابت في الثانية مع وحدة تزويد الطاقة مدمجة
مزايا المنتج
► استشعار تلقائي بسرعة 10/100 ميجابت في الثانية، مما يسهل ترقية الشبكة
► نواة تبديل فعالة مدمجة لتنفيذ التحكم في التدفق وتقليل حزم البث
► استشعار تلقائي مزدوج كامل ونصف مزدوج
► دعم الاستشعار التلقائي لـ MDI/MDI-X، مما يسهل تشغيل النظام وتركيبه
► دعم تنبيه فشل الارتباط (LFA) اختياري
► دعم نصف/مزدوج كامل لـ FX وتنبيه فشل الارتباط مع مفتاح غمس اختياري
► دعم الإرسال والتخزين وإعادة التوجيه بسرعة 10/100 ميجابت في الثانية والإرسال المباشر بسرعة 100 ميجابت في الثانية مع مفتاح غمس اختياري
نظرة عامة
LNK-S1100N سلسلة يمكن لمحول وسائط إيثرنت تحويل الإشارات الكهربائية لأزواج الأسلاك الملتوية 10Base-T و100Base–TX مع الإشارات الضوئية لـ 100Base-FX. إنه يوسع مسافة إرسال الشبكة من 100 متر عبر الكابلات النحاسية إلى 120 كيلومترًا عبر كابل الألياف الضوئية.
الفهارس الفنية
|
المعلمة |
المواصفات |
|
وضع الوصول |
10/100 ميجابت في الثانية |
|
المعيار |
IEEE802.3 10Base-T Ethernet، IEEE802.3u،100Base-TX/FX Fast Ethernet، IEEE802.3x Flow control |
|
الطول الموجي |
1310 نانومتر/1550 نانومتر |
|
مسافة الإرسال |
ألياف مفردة أحادية الوضع: 20/40/60/80/100 كم أزواج الأسلاك الملتوية من الفئة 5: 100 متر |
|
المنفذ |
منفذ RJ45 واحد: لتوصيل أزواج الأسلاك الملتوية STP/UTP من الفئة 5 منفذ بصري واحد: ألياف مفردة أحادية الوضع: SC أو FC (9/125μm) |
|
وسائل التحويل |
وضع التخزين وإعادة التوجيه أو وضع التمرير المباشر |
|
مساحة التخزين المؤقت |
ذاكرة وصول عشوائي (RAM) مدمجة بسعة 128 كيلو بايت للتخزين المؤقت للبيانات |
|
التحكم في التدفق |
مزدوج كامل: التحكم في التدفق؛ نصف مزدوج: ضغط خلفي |
|
BER |
<19-9 |
|
MTBF |
100000 ساعة |
|
مؤشر LED |
POER (مزود الطاقة)؛ FX LINK/ACT (إجراء الارتباط البصري); FDX (FX مزدوج كامل)، TX LINK/ACT (إجراء/ارتباط كابل TP); TX 100 (معدل كابل TP 100M)، FX100 (معدل كابل الألياف 100M) |
|
مزود الطاقة |
داخلي: إدخال AC90~264V/DC100~380V |
|
استهلاك الطاقة |
<40 واط (الهيكل في الحمل الكامل)، <2 واط |
|
درجة حرارة التشغيل |
-10~55ºC |
|
رطوبة التشغيل |
5%~90% |
|
الحفاظ على درجة الحرارة |
-40~70ºC |
|
الحفاظ على الرطوبة |
5% ~ 90% بدون تكثف |
التطبيق
معلومات الطلب
|
LNK-S1100N-20 |
10/100Base-T إلى 100Base-F، WDM (أحادي الألياف ثنائي الاتجاه)،20 كم، 1310/1550 نانومتر، SC، مستقل، محول طاقة خارجي, يستخدم بالأزواج |
|
LNK-S1100N-40 |
10/100Base-T إلى 100Base-F، WDM (أحادي الألياف ثنائي الاتجاه)،40 كم، 1310/1550 نانومتر، SC، مستقل، محول طاقة خارجي, يستخدم بالأزواج |
|
LNK-S1100N-60 |
10/100Base-T إلى 100Base-F، WDM (أحادي الألياف ثنائي الاتجاه)،60 كم، 1310/1550 نانومتر، SC، مستقل، محول طاقة خارجي, يستخدم بالأزواج |
|
LNK-S1100N-80 |
10/100Base-T إلى 100Base-F، WDM (أحادي الألياف ثنائي الاتجاه)،80 كم، 1310/1550 نانومتر، SC، مستقل، محول طاقة خارجي, يستخدم بالأزواج |
|
LNK-S1100N-100 |
10/100Base-T إلى 100Base-F، WDM (أحادي الألياف ثنائي الاتجاه)،100 كم، 1310/1550 نانومتر، SC، مستقل، محول طاقة خارجي, يستخدم بالأزواج |
