تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
Model Number: LNK-GYS101 LNK-GYS102 LNK-GYS104
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Keywords: |
Fiber Media Converter |
Operating Temperature: |
-40°C ~ 75°C |
Dimensions (WxDxH):: |
133mm×40mm×120mm (H×W×D) |
Humidity: |
5%~95 % (no condensation) |
Weight: |
685g |
Maximum transmission distance: |
20Km |
Keywords: |
Fiber Media Converter |
Operating Temperature: |
-40°C ~ 75°C |
Dimensions (WxDxH):: |
133mm×40mm×120mm (H×W×D) |
Humidity: |
5%~95 % (no condensation) |
Weight: |
685g |
Maximum transmission distance: |
20Km |
قناة RS232/RS4xRS232/RS485/RS4224xRS232/RS485/RS422تسلسلي محول وسائط الألياف الضوئية: محول وسائطمحول وسائط
قناة RS232/RS4xRS232/RS485/RS4224xRS232/RS485/RS422تسلسلي محول وسائط الألياف الضوئية: محول وسائطمحول وسائط المزايا
► يعتمد على دائرة متكاملة خاصة;
► يوفر 1-4 منافذ تسلسلية مستقلة (RS232/422/485 اختيارية) للقناة، معزولة فعليًا عن بعضها البعض، ولا يوجد أي تطابق بينها
► واجهة RS232 / 485/422، بيانات اختيارية ثلاثية، يدعم RS232 RS232 ثلاثي الأسلاك (TXD، RXD، GND)، يدعم التحكم في التدفق CD، DSR، CTS،
► يمكن لقنوات RS232 /485/422 أن تنقل بيانات تسلسلية غير متزامنة من 0-115200 باود قابلة للتكيف
► تصل حماية واجهة المنفذ التسلسلي من الصواعق إلى IEC61000-4-5 (8 / 20μS) الوضع التفاضلي: 6KV، المعاوقة (2Ω)؛ الوضع المشترك: 6KV، المعاوقة (2Ω) قياسي
قناة RS232/RS4xRS232/RS485/RS4224xRS232/RS485/RS422تسلسلي محول وسائط الألياف الضوئية: محول وسائطمعلومات الطلبنظرة عامة

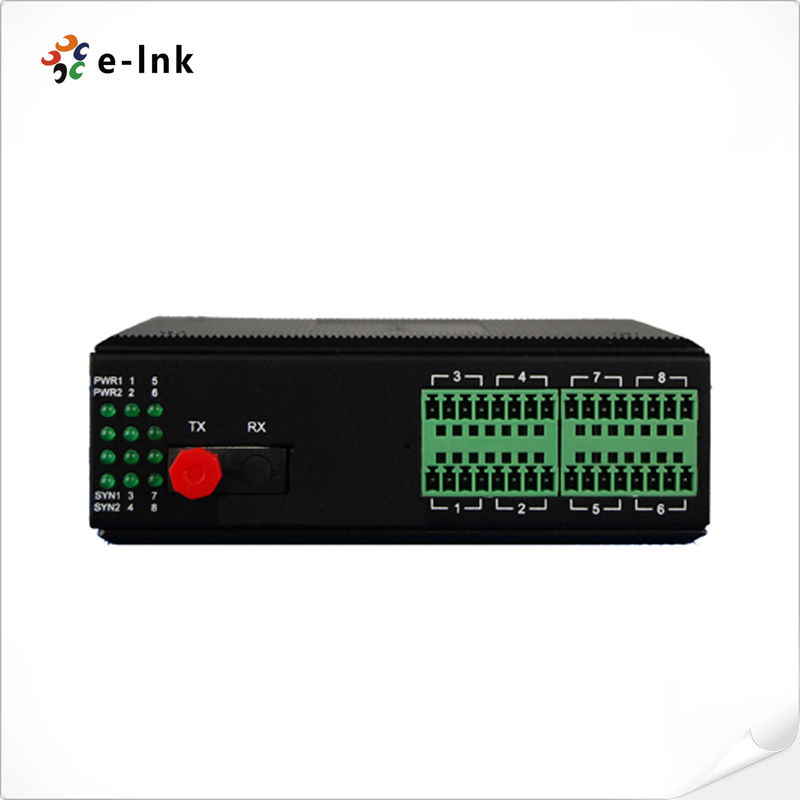

تم تصميم المحول لتوفير الاتصال الأكثر تنوعًا الممكن بين جهازي RS-232/422/485 تسلسليين باستخدام كابل الألياف الضوئية. يسمح لأي قطعتين من المعدات التسلسلية بالتواصل في وضع الازدواج الكامل عبر ألياف مزدوجة نموذجية، أو عبر ألياف مفردة اختيارية تصل إلى 20 كيلومترًا. يجعل التصميم القابل للتركيب على سكة Din-rail مثاليًا للخزائن والحاويات الصناعية. بالنسبة للبيئة الصناعية، تم تصميم المحولات بالميزات المحسنة التالية التي تتجاوز تلك الخاصة بمحولات الوسائط التجارية:
قناة RS232/RS4xRS232/RS485/RS4224xRS232/RS485/RS422تسلسلي محول وسائط الألياف الضوئية: محول وسائطمحول وسائط المؤشرات الفنية
|
ألياف ضوئية |
|
|
ألياف متعددة الأوضاع:50/125um, 62.5/125um |
|
|
مسافة الإرسال القصوى |
xRS232/RS485/RS422كم @ 62.5/ 125umمتعدد الوضع |
|
الألياف، التوهين (3dbm/km) الطول الموجي |
820nm |
|
طاقة الإرسال |
-12dBm (الحد الأدنى) ~-9dBm (الحد الأقصى) |
|
حساسية المستقبل |
-28dBm (الحد الأدنى) |
|
ميزانية الرابط |
16dBm |
|
ألياف أحادية الوضع:8/125um, 9/125um |
|
|
مسافة الإرسال القصوى |
xRS232/RS485/RS4220Km |
|
مسافة الإرسال |
xRS232/RS485/RS4220Km @ 9 / 125um ألياف أحادية الوضع، التوهين (0.35dbm/km) |
|
الطول الموجي |
1310nm |
|
طاقة الإرسال |
-9dBm (الحد الأدنى) ~-8dBm (الحد الأقصى) |
|
حساسية المستقبل |
-27dBm (الحد الأدنى) |
|
ميزانية الرابط |
18dBm |
|
RS232/422/485واجهةمعدل |
|
|
0-115200Kbps |
خصائص الواجهة |
|
EIA RS232 RS422 RS485 |
موصل |
|
طرفية فينيكس |
بيئة العمل |
|
درجة حرارة التشغيل |
|
|
- |
|
|
5%~95 % (بدون تكثف) |
درجة حرارة التخزين |
|
-40 درجة مئوية ~ 80 درجة مئوية |
ميكانيكي: |
|
الأبعاد |
|
|
133mm×40mm×120mm (الارتفاع×العرض×العمق) |
الغلاف |
|
حماية IP30، علبة معدنية |
|
|
35mm DIN-Rail، تركيب على الحائط |
الوزن |
|
685g |
صناعي 1~4 |
قناة RS232/RS4xRS232/RS485/RS4224xRS232/RS485/RS422تسلسلي محول وسائط الألياف الضوئية: محول وسائطمعلومات الطلبLNK-GYS101
