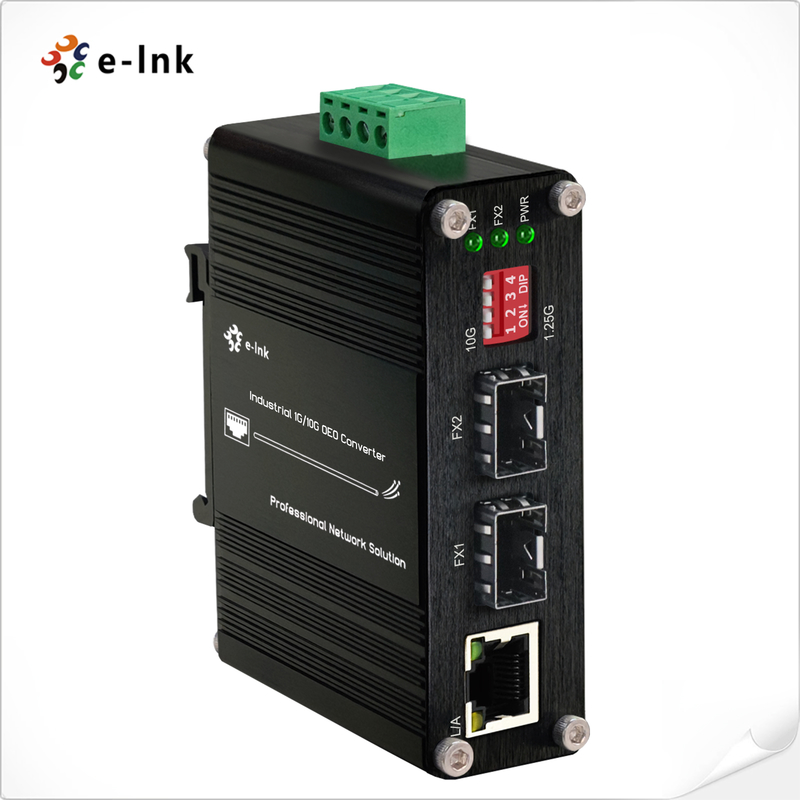

محول OEO الصناعي 10G SFP + إلى SFP + (3R Repeater) مع 1G Ethernet Media

محول OEO الصناعي 1G / 10G SFP + إلى SFP + (3R Repeater) مع 1Gوظيفة محول الوسائط الإيثيرنت

لمحة عامة عن المنتج:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsيعمل هذا الجهاز متعدد الاستخدامات كمرجع للألياف 3R (Reamplify, Reshape, Retime) لنقل 10Gbps لمسافات طويلة ومحول وسائل الإعلام 1G Ethernet ،ضمان سلامة الإشارة عبر شرائح الشبكة الموسعة.

يدعم هذا المحول بروتوكولات متعددة بما في ذلك SDH/SONET STM-64/OC-192، 10G Fiber Channel، و 10G Ethernet، وهو مثالي لتطبيقات العمود الفقري للشبكة في بنية تحتية SAN و LAN و MAN.يحتوي على تحويل الموجات الضوئية المرنة (1310nm/1550nm/CWDM/DWDM) ووظائف الحلقة، مما يجعلها مناسبة لغرف الاتصالات، ومراكز البيانات، ومختبرات البحث والتطوير.

مع مجموعة واسعة من درجات الحرارة العملية من -40°C إلى 80°C وتصميم صناعي قوي،هذا المحول يمتد على نحو موثوق اتصالات الألياف الضوئية حتى 120 كم مع توفير تحويل سلس بين الألياف والواجهات النحاسوقدراتها المتقدمة في تجديد الإشارة تضمن أداءً مثاليًا في الظروف البيئية القاسية، مما يجعلها حلًا أساسيًا لنشر البنية التحتية الحديثة للشبكات عالية السرعة.

خصائص المنتج:

✅تجديد إشارة 3R المتقدمة: ميزات تقنية إعادة التضخيم وإعادة تشكيل وإعادة التوقيت (3R) لضمان سلامة الإشارة وتقليل فقدان البيانات على مسافات نقل طويلة.

✅النقل الشفاف منخفض التأخير: يوفر تحويل البروتوكول الشفاف مع تأخير منخفض جدا، مثالية للتطبيقات في الوقت الحقيقي وشبكات البيانات عالية السرعة.

✅تصميم SFP + القابل للتوصيل الساخن: يدعم وحدات SFP + قابلة للتبادل الساخن مع مؤشرات LED شاملة للحالة لسهولة التثبيت والرصد في الوقت الحقيقي.

✅دعم الموجات المرنة: متوافق مع أطوال موجة DWDM / CWDM المحددة من قبل الاتحاد الدولي للاتصالات (ITU-T) ويتميز بمراقبة التشخيص الرقمي (DDM) لإدارة الألياف الدقيقة.

✅اختبار الشبكة المتقدم: يدعم وظيفة Loop-back ونقل Jumbo Frame لتشخيص شبكة فعال وتحسين معدل تسليم البيانات.

✅مرونة الألياف المزدوجة: يتيح مفتاح DIP التبديل السلس بين معدلات بيانات الألياف 1.25G و 10G ، مما يوفر خيارات نشر متنوعة.

✅تحويل الوسائط متعددة الوظائف: يعمل كمحول 10G OEO ومحول 1G Ethernet ، يدعم تحويل النحاس إلى الألياف والألياف إلى الألياف.

✅التصميم الصناعي الصلب: بيت الألومنيوم مع تصنيف IP40 يضمن العمل الموثوق به في البيئات القاسية مع حماية EMI متفوقة.

✅خيارات تركيب مرنة: يدعم DIN-السكك الحديدية وتركيب الجدار لسهولة النشر في الخزانات الصناعية وبيئات محدودة المساحة.

✅تشغيل درجة حرارة مطولة: يحافظ على أداء مستقر عبر نطاق درجة الحرارة من -40 °C إلى 80 °C ، مناسب لتطبيقات البيئة القاسية.

سيناريوهات التطبيق

• الشبكات العمودية للاتصالات: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• اتصال مركز البيانات: تمكن من اتصالات الألياف لمسافات طويلة بين مراكز البيانات باستخدام طول موجات DWDM / CWDM ، ودعم الإطارات الضخمة والبث منخفض التأخير لشبكات منطقة التخزين (SAN) ومزارع الخوادم.

• العمود الفقري للأتمتة الصناعية: توسيع شبكات إثنتر الصناعية 10G في منشآت التصنيع مع حماية IP40 وتشغيل درجة حرارة واسعة (-40 درجة مئوية إلى 80 درجة مئوية) للاتصال بالبيئة القاسية.

• مراقبة واختبار شبكات الألياف: يستخدم وظيفة الحلقة الخلفية ودعم DDM لتشخيص الشبكة ومراقبة الأداء في غرف الاتصالات والبنية التحتية للمشغل.

• أنظمة نقل لمسافات طويلة: يسهل تجديد الإشارة البصرية لمسافات تصل إلى 120 كم في شبكات الحرم الجامعي، وأنظمة النقل الذكية، والاتصالات الخدمية مع تحويل البروتوكول الشفاف.

• هجرة الشبكة الهجينة: بمثابة محول وسائل الإعلام مزدوج المعدل بين شبكات 1G Ethernet النحاسية و 10G الألياف ، ودعم تحديثات الشبكة السلسة ودمج الشبكة غير المتجانسة.

• البنية التحتية للشبكة المتنقلة: يدعم 5G الاتصالات الأمامية والخلفية مع مرونة SFP + قابلة للتبادل الساخن ومزامنة توقيت دقيقة لنشر شبكات الخلايا.

المؤشرات التقنية

بيانات الأداء	المؤشرات التقنية
وظيفة المعدات	3R المتكرر
سرعة الإرسال	10G: 8.5Gb/s-11.7Gb/s
البروتوكولات	8قناة الألياف 5G SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN مع تشفير 255/237 FEC (11.09Gbps) قناة الألياف 10G (11.32Gbps) 10G POS
نوع الواجهة	SFP+ إلى SFP+
مسافة الإرسال	وحدة SFP +: تصل إلى 80 كم
الحد الأقصى للحزمة معدل التوصيل	14,880950/S
درجة حرارة العمل	-40°C إلى 80°C (-40°F إلى 176°F)
درجة حرارة التخزين	-40°C إلى 85°C (-40°F إلى 185°F)
الرطوبة النسبية	5-95% غير مكثفة
MTBF	> 200،000 ساعة
Eمواصفات محول الوسائط thernet
المعايير	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z، 1000BASE-SX/LX IEEE 802.3x تحكم تدفق مزدوج بالكامل
وضع العمل	10/100/1000BASE-T إلى 1000BASE-SX/LX
نوع الميناء	SFP إلى RJ45
كابلات الشبكة	زوج منقلب 10BASE-T: 2 أزواج UTP Cat. 3،4,5، حتى 100 متر 100BASE-TX: 2 أزواج UTP Cat. 5، تصل إلى 100m 1000BASE-T: 4 أزواج STP Cat 5 حتى 100m كابلات الألياف البصرية 1000BASE-SX: 50/125μm أو 62.5/125μm كابلات الألياف متعددة الأوضاع، تصل إلى 220/550m/2km. 1000BASE-LX: كابل 9/125μm أحادي الوضع ، يوفر مسافة طويلة لـ 10/20/40/80/120km (تختلف على وحدة SFP)
الكهربائية والميكانيكية
طاقة المدخل	12 ~ 48VDC ، طاقة إضافية (بلوك المحطة ذو 6 أقواس)
استهلاك الطاقة	8W أقصى
الحماية
زيادة في الطاقة المدخلة	يمكن إعادة تعيينها تلقائيًا
قطبية عكسية	الحاضر
إدالبديل
وظيفة مفتاح DIP ذات الأرقام الأربعة	DIP	الوظيفة	الإعدادات
	SW 1	1.25G/10G	ON - 1.25 ~ 8.5G	OFF - 10.3G أو 14.025G
	SW 2	محجوز	ON - محجوز	OFF - محجوز
	SW 3	محجوز	ON - محجوز	OFF - محجوز
	SW 4	محجوز	ON - محجوز	OFF - محجوز
مؤشرات LED:
PWR	حالة الطاقة
FX1	منفذ SFP-1
FX2	منفذ SFP-2
لوس أنجلوس	TP LINK/ACT
الأبعاد (WxDxH)	95 × 70 × 30 ملم
الوزن	0.25 كيلو
الغلاف	غلاف من الألومنيوم
خيارات التثبيت:	صلّة DIN-Rail
الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (الارتفاع)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

معلومات الطلب

الطلب الأول: محول OEO 1G / 10G (3R Repeater)

التطبيق الثاني: الألياف إلى النحاس 1Gbps أجهزة Ethernet تعمل كمحول وسائط الألياف إلى النحاس
