تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-IRS93
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$79-US$99
تفاصيل التغليف: تغليف كرتون قياسي لمحول الألياف البصرية الصناعية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100pcs/شهر
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
معيار: |
EIA / TIA RS232 / 485/422 |
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485/422: 1000 متر |
معدل: |
2Mbps كحد أقصى |
الحماية الثابتة: |
حماية من التفريغ الكهربائي الساكن 15 كيلو فولت (ESD) |
حماية زيادة: |
1500W/ثانية حماية الطفرة |
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
معيار: |
EIA / TIA RS232 / 485/422 |
المسافة التسلسلية: |
RS232: 15 مترًا ، RS485/422: 1000 متر |
معدل: |
2Mbps كحد أقصى |
الحماية الثابتة: |
حماية من التفريغ الكهربائي الساكن 15 كيلو فولت (ESD) |
حماية زيادة: |
1500W/ثانية حماية الطفرة |

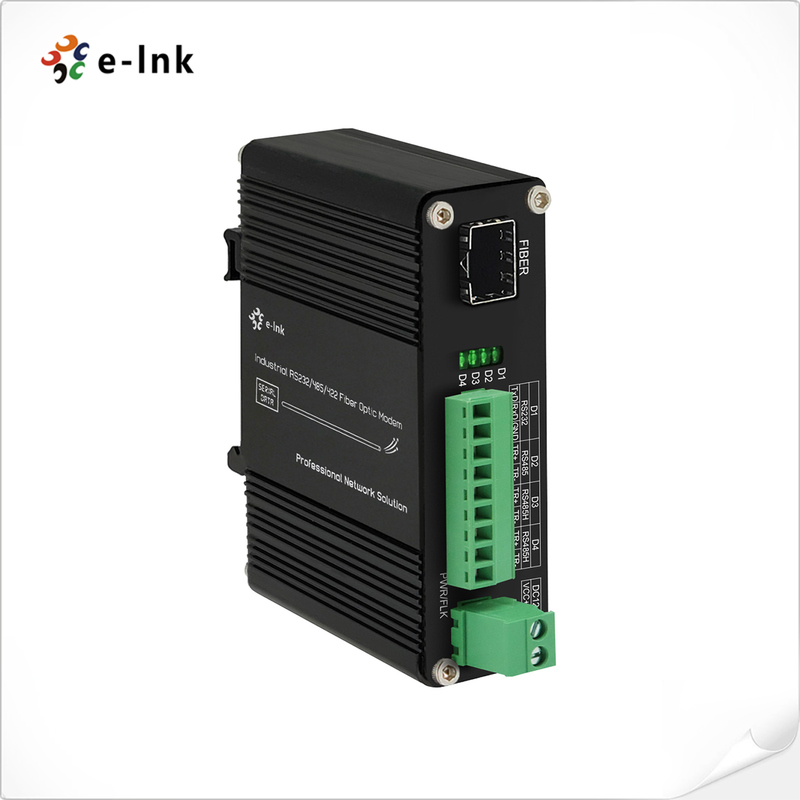

RS232 RS485 RS422 الصناعية الصافية الضوئية المودم محول 2Mbps 80km DMX512 DIN Rail
الطراز:سلسلة LNK-IRS93
وصف المنتج ومعاينة
الـ RS232/RS485/RS422 الصناعي المسلسل لـ مودم الألياف البصرية يوفر بروتوكول قوي
تحويل للاتصالات المتسلسلة المهمة في البيئات القاسية.
محول وسائل الإعلام الصف تحويل بسلاسة RS232 القياسية، RS485، وRS422 الكهربائية
إشارات إلى إرسال الألياف البصرية ، مما يزيد بشكل فعال من مسافات الاتصال المتسلسل
حتى 2 كم على الألياف متعددة الأوضاع و 80 كم باستخدام كابلات الألياف الضوئية أحادية الوضع.
من تكنولوجيا الألياف البصرية يزيل تماما تحديات الاتصالات الصناعية الشائعة
بما في ذلك التداخلات الكهرومغناطيسية، مشاكل الحلقة الأرضية، والأضرار الناجمة عن البرق
التي عادة ما تعاني من الاتصالات المتسلسلة التقليدية القائمة على النحاس.
تم تصميمه خصيصا لتطبيقات الأتمتة الصناعية، هذا المودم الألياف بشكل كبير
تعزز موثوقية اتصالات البيانات من خلال تكنولوجيا العزلة البصرية المتقدمة
التي توفر الفصل الكهربائي الكامل بين الأجهزة المتصلة.
وتضمن الغطاء المعدني ومجموعة واسعة من درجات حرارة التشغيل أداءً مستقراً في
الظروف المتطلبة التي تواجه في أتمتة المصانع وأنظمة التحكم في العمليات،
المنشآت الصناعية في الهواء الطلق. يدعم الجهاز الاتصالات المزدوجة الكاملة لRS422
وبروتوكولات RS232 مع الحفاظ على قدرة شبكة متعددة قطرات قوية لRS485
الشبكات، مما يجعلها مناسبة لكل من الاتصالات المتسلسلة بين النقاط والعديد من النقاط
الطوبولوجيات.
هذا المودم متعدد الألياف البصرية يجد تطبيق مثالي في العديد من القطاعات الصناعية
بما في ذلك تكامل نظام PLC و DCS ، توسيع شبكة SCADA ، أتمتة المباني
نظام التحكم، وإدارة إشارات النقل.
لا تغييرات التكوين للمعدات المتسلسلة القائمة، في حين أن تحويل البروتوكول الشفاف
يحافظ على سلامة البيانات الكاملة دون فقدان الحزم أو مشاكل فترة تأخير.
المشغلين الصناعيين مع بديل اتصال متسلسل آمن وخالي من التداخلات
يحسن بشكل كبير من موثوقية الشبكة مع تقليل تكاليف الصيانة المرتبطة
تركيبات الكابلات المتسلسلة النحاسية التقليدية في بيئات مزدحمة كهربائياً.
الخصائص الرئيسية الرصاص
عملية التكوين الصفري
تثبيت حقيقي للشحن والتشغيل مع القدرة على الشحن الساخن ، لا يتطلب تكوين البرنامج أو إعدادات معدل البود
إرسال الألياف البصرية الموسعة
تمديد الاتصالات المتسلسلة ثنائية الاتجاه تصل إلى 2 كم عبر الألياف متعددة الأوضاع أو 80 كم عبر كابلات الألياف الضوئية أحادية الأوضاع
واجهة سلسلية متعددة البروتوكولات
تتوافق مع معايير EIA/TIA للبروتوكولات RS232 و RS485 و RS422 مع معدلات البيانات من 0 إلى 2Mbps
نقل البيانات الشفاف بالكامل
الشفافية الكاملة للبروتوكول مع التكيف التلقائي مع معدل البود، وضمان التكامل السلس مع المعدات الحالية
DMX512 التوافق مع نظام التحكم في الإضاءة
محسّنة لنقل بروتوكول DMX512 عالي السرعة في تطبيقات الإضاءة المهنية والترفيه
خيارات تركيب مرنة
دعم تثبيت متعدد الاستخدامات لكل من تثبيت قاطرة DIN القياسية وتكوينات الجدار
حماية كهربائية محسنة
حماية متكاملة من التيار الكهربائي والإفراج الكهربائي (ESD) للعمل الموثوق به في البيئات الكهربائية القاسية
مراقبة شاملة للحالة
مصابيح LED التشخيصية متعددة الوظائف توفر إشارة في الوقت الحقيقي للطاقة ونشاط البيانات وحالة رابط الألياف
نطاق درجة الحرارة الصناعية
القدرة التشغيلية المتصلبة من -40 °C إلى 75 °C (-40 °F إلى 176 °F) للتنفيذ في البيئات القاسية
المواصفات التقنية والمؤشرات
|
النموذج |
(إل إن كيه)IRS93 السلسلة |
|
رابط الألياف |
معيار SC، ST/FC/LC اختياري |
|
مسافة الألياف |
50/125um MMF: 2km، 62.5/125um MMF: 5km، 9/125 SMF:20/40/60/80km |
|
الواجهة المتسلسلة |
المحطة الصناعية |
|
موانئ الإشارة |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
|
|
تقييم المراقبة البيئية / تقييم المراقبة البيئية RS232/485/422 |
|
المسافة المتسلسلة |
RS232: 15 متر، RS485/422: 1000 متر |
|
المعدل |
ماكس 2Mbps |
|
رس-232 |
TXD، RXD، GND -ثنائي الاتجاه |
|
الرسائل الرقمية |
D+, D-, GND -ثنائي الاتجاه |
|
إمدادات الطاقة |
DC12 ~ 48 فولت |
|
معدل الطاقة |
< 5W |
|
حماية ثابتة |
الحماية من الإفرازات الكهربائية الثابتة (ESD) 15KV |
|
الحماية من الإرتفاع |
1500W/ثانية حماية من زيادة الطاقة |
|
درجة حرارة العملية |
-25°C إلى +75°C |
|
درجة حرارة التخزين |
-40°C إلى +85°C |
|
رطوبة التخزين |
5٪ إلى 90٪ غير متراجع |
|
الأبعاد |
95 ((L) * 70 ((W) * 29 ((H) ملم |
|
الوزن |
0.25 كجم/قطعة |
معلومات الطلب
|
النموذج |
الوصف |
|
(إل إن كيه)IRS93-SFP |
الصناعية الرسوم التسلسلية RS232/RS485/RS422 مع منفذ SFP |
|
(إل إن كيه)IRS93-SCMM |
الصناعية الرسوم التسلسلية RS232/RS485/ RS422 ، SC MM 850nm ، 550m |
|
(إل إن كيه)IRS93-SC20 |
الصناعية الرسوم التسلسلية RS232/RS485/RS422، SC SM 1310nm، 20km |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ، ويتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
يجب شراء إمدادات الطاقة بشكل منفصل |
سيناريوهات التطبيق
