تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-277
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$45-US$69
تفاصيل التغليف: محول وسائط الألياف الصناعية لتغليف الكرتون القياسي
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100pcs/شهر
موصل الألياف: |
معيار SC ، ST / FC اختياري |
موصل تسلسلي: |
RS-232، RS-422، RS-485: محطة العنقاء |
معدل باود: |
300 باود إلى 115200 باود |
معدل الطاقة: |
5-40V ، 2W |
حماية زيادة: |
1500W/ثانية حماية الطفرة |
أبعاد: |
110 (L)*104 (W)*28 (H) Mm |
موصل الألياف: |
معيار SC ، ST / FC اختياري |
موصل تسلسلي: |
RS-232، RS-422، RS-485: محطة العنقاء |
معدل باود: |
300 باود إلى 115200 باود |
معدل الطاقة: |
5-40V ، 2W |
حماية زيادة: |
1500W/ثانية حماية الطفرة |
أبعاد: |
110 (L)*104 (W)*28 (H) Mm |

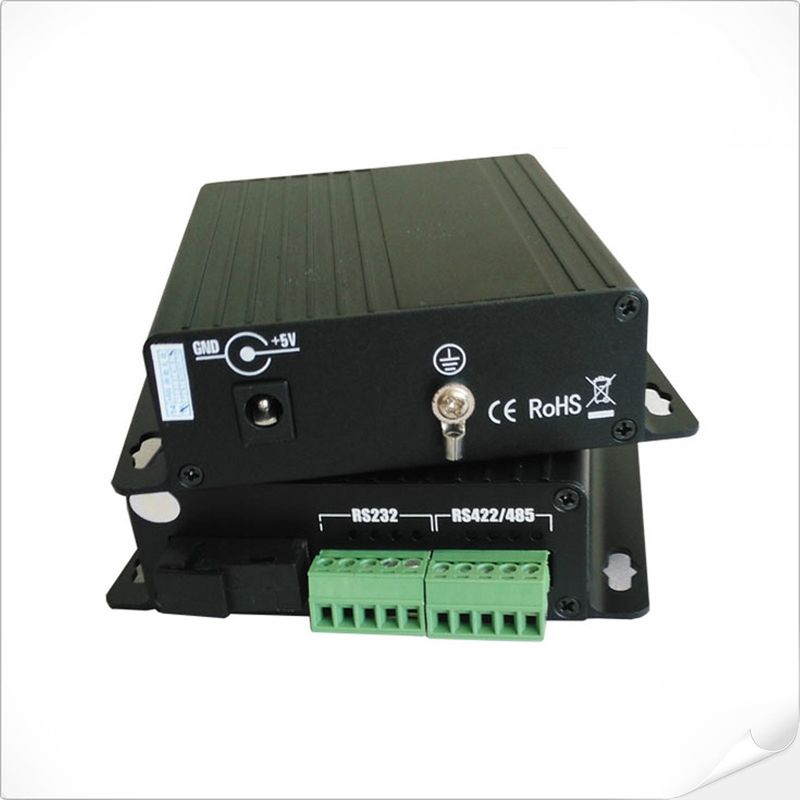

محول وسائط الألياف الصناعية RS232 RS485 RS422 بمسافة 80 كم
الموديل: سلسلة LNK-277
وصف المنتج ونظرة عامة
يوفر محول الوسائط التسلسلي إلى الألياف الصناعية RS232/RS422/RS485 تحويل بروتوكول قوي
لاتصالات تسلسلية بالغة الأهمية في البيئات الصعبة. يحول محول الوسائط هذا من الدرجة الصناعية
بشكل فعال إشارات كهربائية قياسية RS232 و RS422 و RS485 إلى عمليات إرسال الألياف الضوئية،
مما يؤدي إلى تمديد مسافات الاتصال التسلسلي حتى 2 كيلومتر عبر الألياف متعددة الأوضاع و 80 كيلومترًا باستخدام
كابلات الألياف الضوئية أحادية الوضع. يوفر الغلاف الفولاذي القوي للوحدة حماية فائقة ضد المادية
التلف والتداخل الكهرومغناطيسي، مما يجعله مثاليًا للتطبيقات الصناعية القاسية حيث تكون الموثوقية هي
الأهم.
تم تصميمه خصيصًا لأنظمة التشغيل الآلي والتحكم الصناعي، يزيل محول الوسائط الليفي هذا تمامًا
تحديات الاتصال الشائعة بما في ذلك التداخل الكهرومغناطيسي، ومشاكل حلقة التأريض،
والأضرار الناجمة عن الصواعق التي تؤثر عادةً على اتصالات تسلسلية قائمة على النحاس. الحائط
يعمل التصميم المضغوط على تحسين استخدام المساحة في لوحات التحكم والخزائن الصناعية مع الحفاظ على كامل
الامتثال لمعايير التشغيل الصناعية. يدعم الجهاز تحويل البروتوكول الشفاف دون
يتطلب تغييرات في التكوين للمعدات التسلسلية الموجودة، مما يضمن التكامل السلس مع PLCs و HMIs،
وأجهزة التحكم الصناعية الأخرى.
يجد محول الوسائط متعدد الاستخدامات هذا تطبيقًا واسعًا في العديد من القطاعات الصناعية بما في ذلك المصنع
الأتمتة وأنظمة التحكم في العمليات وإدارة النقل وشبكات توزيع الطاقة. المتقدم
توفر تقنية العزل البصري فصلًا كهربائيًا كاملاً بين الأجهزة المتصلة، مما يؤدي إلى زيادة كبيرة
تعزيز أمان وموثوقية الاتصالات. بفضل نطاق درجة حرارة التشغيل الواسع والقوي
يوفر هذا الحل للمشغلين الصناعيين اتصالات تسلسلية موثوقة ومقاومة للتداخل
بديل يحسن بشكل كبير استقرار الشبكة مع تقليل تكاليف الصيانة المرتبطة بـ
تركيبات تسلسلية نحاسية تقليدية في بيئات صاخبة كهربائيًا.
الميزات الرئيسية الرصاص
تشغيل بدون تكوين
تركيب حقيقي التوصيل والتشغيل مع إمكانية التوصيل الساخن، لا يتطلب تكوين برنامج أو تثبيت برنامج التشغيل
تمديد الإرسال بالألياف الضوئية
تمديد الاتصال التسلسلي ثنائي الاتجاه حتى 2 كم عبر الألياف متعددة الأوضاع أو 80 كم عبر كابلات الألياف الضوئية أحادية الوضع
غلاف من الدرجة الصناعية
غلاف فولاذي متين مثبت على الحائط يوفر قوة ومتانة ميكانيكية فائقة
حماية بيئية معززة
مقاومة ممتازة للتداخل الكهربائي والتآكل الكيميائي للبيئات الصناعية القاسية
حماية كهربائية متقدمة
حماية مدمجة من الاندفاع وتصريف كهرباء ثابت (ESD) للتشغيل الموثوق به
مراقبة الحالة الشاملة
مصابيح LED تشخيصية متعددة الوظائف توفر إشارة في الوقت الفعلي للطاقة ونشاط البيانات وحالة وصلة الألياف
تشغيل درجة الحرارة الواسعة
إمكانية تشغيل ممتدة عبر نطاقات درجة الحرارة الصناعية لنشر البيئة القاسية
دعم البروتوكول العالمي
التوافق الكامل مع بروتوكولات RS232 و RS422 و RS485 التسلسلية مع الكشف التلقائي عن الواجهة
تقنية العزل البصري
عزل كهربائي كامل بين الأجهزة التسلسلية، مما يلغي حلقات التأريض وتداخل EMI
استهلاك منخفض للطاقة
تصميم موفر للطاقة مع نطاق إدخال جهد واسع لخيارات إمداد الطاقة المرنة
المواصفات الفنية والفهارس
|
قياسي |
EIA / TIA RS232، RS-422، RS-485 |
|
موصل الألياف |
معيار SC، ST/FC اختياري |
|
مسافة الألياف |
50/125um MMF: 2Km، 62.5/125um MMF: 5Km، 9/125 SMF: 20/40/60/80Km |
|
موصل تسلسلي |
RS-232, RS-422، RS-485: طرف توصيل فينيكس |
|
المسافة التسلسلية |
RS232: 15 مترًا، RS-422، RS-485: 1500 مترًا |
|
المعدل |
0-120 كيلوبت في الثانية |
|
معدل الباود |
300 باود إلى 115200 باود |
|
RS-232 |
IN، OUT، GND |
|
RS-485 |
D+، D-، GND |
|
RS-422 |
R+، R-، T+، T-، GND |
|
مزود الطاقة |
110 فولت ~ 240 فولت تيار متردد إلى 5 فولت تيار مستمر مع محول طاقة خارجي 110 فولت ~ 240 فولت تيار متردد إلى 12-48 فولت تيار مستمر مع محول طاقة خارجي |
|
معدل الطاقة |
5-40 فولت، 2 واط |
|
الحماية الثابتة |
حماية التفريغ الكهربائي الثابت (ESD) 15 كيلو فولت |
|
الحماية من الاندفاع |
حماية من الاندفاع 1500 واط/ثانية |
|
درجة حرارة التشغيل |
-25 درجة مئوية إلى +70 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية إلى +85 درجة مئوية |
|
رطوبة التخزين |
5% ~ 90% غير متكثف |
|
الأبعاد |
110 (طول) * 104 (عرض) * 28 (ارتفاع) ملم |
|
الوزن |
0.3 كجم/القطع |
معلومات الطلب
|
العنصر |
الوصف |
|
LNK-277M |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس، MM، ألياف مزدوجة، 2Km،SC, مستقل، محول طاقة خارجي |
|
LNK-277S-20 |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس، SM، ألياف مزدوجة، 20Km, SC, مستقل، محول طاقة خارجي |
|
LNK-277S-40 |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس، SM، ألياف مزدوجة، 40Km, SC, مستقل، محول طاقة خارجي |
|
LNK-277S-80 |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس، SM، ألياف مزدوجة، 80Km, SC, مستقل، محول طاقة خارجي |
|
LNK-S277-20A |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس،الوضع الفردي، الألياف الفردية، TX: 1310، RX: 1550، SC, مستقل، محول طاقة خارجي |
|
LNK-S277-20B |
منافذ تسلسلية RS232/RS422/RS485 إلى محول الألياف، طرف توصيل فينيكس،الوضع الفردي، الألياف الفردية، TX: 1550، RX: 1310، SC, مستقل، محول طاقة خارجي |
سيناريوهات التطبيق
الاتصال التسلسلي لنظام التحكم في التشغيل الآلي الصناعي
توسيع شبكة معدات خط إنتاج المصنع
اتصال الأجهزة التسلسلية في البيئات القاسية الخارجية
شبكات مراقبة معدات توزيع الطاقة
تحويل المنفذ التسلسلي لنظام أتمتة المباني
