تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-3GSDI-4BV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: US$1189-US$1199
تفاصيل التغليف: محول وسائط الألياف الصناعية لتغليف الكرتون القياسي
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100pcs/شهر
مسافة الإرسال: |
550 م - 20 كم |
واجهة الفيديو: |
BNC |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
نوع البيانات: |
عكس RS485 |
تردد / معدل الدعم: |
Max. الأعلى. 57600bps for RS485 57600 بت في الثانية لـ RS485 |
محول الطاقة: |
تيار متردد 110 ~ 220 فولت |
مسافة الإرسال: |
550 م - 20 كم |
واجهة الفيديو: |
BNC |
معدل بتات الفيديو: |
ماكس 3.2 جيجابت / ثانية |
نوع البيانات: |
عكس RS485 |
تردد / معدل الدعم: |
Max. الأعلى. 57600bps for RS485 57600 بت في الثانية لـ RS485 |
محول الطاقة: |
تيار متردد 110 ~ 220 فولت |

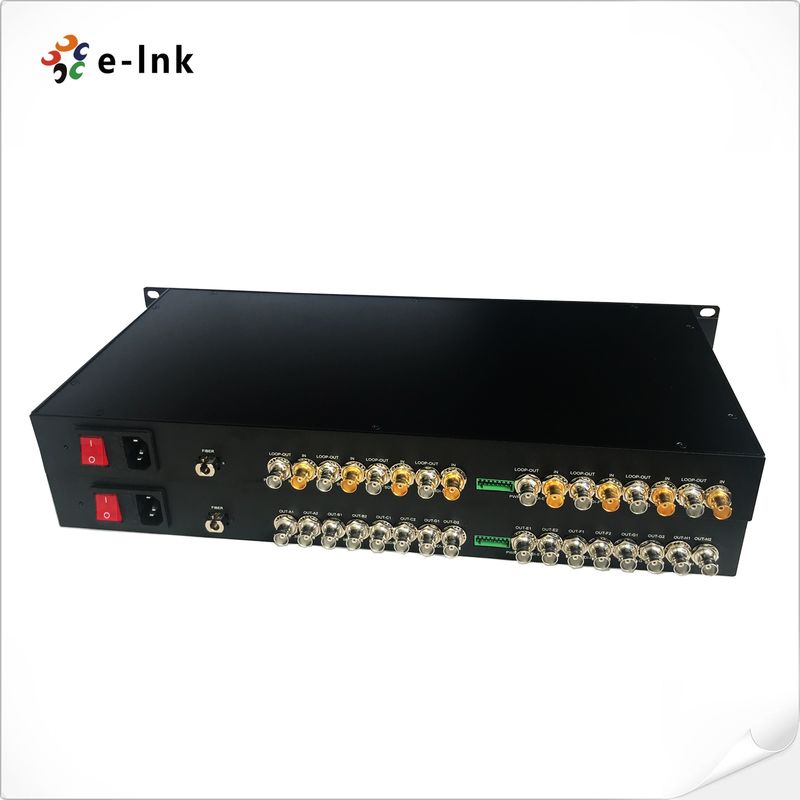

4 قناة 3G-SDI محول الألياف الضوئية بث فيديو ثنائي الاتجاه 120 كم
النموذج: سلسلة LNK-3GSDI-4BV
وصف المنتج ومعاينة
4-قناة ثنائية الاتجاه 3G-SDI محول الألياف يمثل الحل المتطور للمحترفين
تطبيقات البث والفيديو التي تتطلب توزيع إشارة عالية الكثافة.
نظام الألياف الضوئية يسمح بنقل متزامن لأربع قنوات من 3G-SDI الثنائي الاتجاه عالية الوضوح
إشارات الفيديو عبر ألياف ضوئية واحدة ، مع الحفاظ على دقة 1080p الكاملة والفيديو القياسي للبث
كل قناة تتضمن كل من خروج حلقة 3G / HD-SDI المحلية
لمراقبة الإشارة وقدرة نقل الألياف الضوئية لمسافات طويلة، وتوفير
مرونة إدارة الإشارة في بيئات الإنتاج المباشر.
تم تصميمه ليتوافق مع معايير صناعة البث الصارمة، هذا زوج محول يستخدم طول موجة متقدم
تكنولوجيا تقسيم متعدد لتوحيد قنوات فيديو متعددة جنبا إلى جنب مع بيانات RS-485 العكسية
الاتصال عبر خيط ألياف واحد. قناة البيانات RS-485 المتكاملة تدعم الاتصالات الثنائية الاتجاه
إشارات التحكم لعمليات الكاميرات PTZ وأنظمة تحكم العدسات وغيرها من معدات البث التي تتطلب
الاتصالات المتسلسلة الموثوقة. يوفر النظام أداء صوت استثنائي مع نقل جودة القرص المضغوط
القدرات، وضمان المزامنة المثالية بين مكونات الفيديو والصوت عبر مسافات طويلة.
هذا محول الألياف عالي الأداء يجد تطبيق مثالي في استوديوهات البث
أماكن الرياضة ومرافق التعليم عن بعد حيث يكون نقل الفيديو متعدد القنوات موثوق به أمرًا حاسمًا.
التصميم المدمج وتنفيذ الألياف الواحدة يقلل بشكل كبير من تعقيد الكابلات والبنية التحتية
تكاليف مع توفير الحصانة من التداخلات الكهرومغناطيسية ومشاكل الحلقة الأرضية الشائعة
أنظمة الفيديو القائمة على النحاس. مع بنيتها القوية ومكوناتها ذات الجودة البثية، يقدم هذا الحل
المحطات التلفزيونية وشركات الإنتاج وشركات دمج الأجهزة الصوتية منصة موثوقة وقابلة للتوسع
تعريف محتوى الفيديو عبر بيئات الحرم الجامعي، بين المباني، أو في جميع أنحاء المرافق الكبيرة
الحفاظ على أعلى معايير الجودة المطلوبة لتطبيقات البث المهني.
الخصائص الرئيسية الرصاص
بث فيديو عالي الجودة متعدد القنوات
يدعم 4-قناة ثنائية الاتجاه 3G-SDI بث الفيديو عبر كابل واحد الألياف الضوئية
الحماية المتقدمة لسلامة الإشارة
يضمن معادلة الكابلات التلقائية وإعادة التوقيت من 270Mbps إلى 3Gbps جودة إشارة مثالية
جودة الفيديو القياسية للبث
البث الرقمي الكامل بدون ضغط مع الحفاظ على الفيديو على مستوى البث والصوت بجودة القرص المضغوط
تكامل نظام الكاميرا المهنية
التوافق المباشر مع كاميرات 3G-SDI ودعم بروتوكولات التحكم العكسي RS-485
إرسال المسافة الممتدة
القدرة على نقل المدى الطويل من 10 كم إلى 120 كم دون تدهور الإشارة
تصميم الطاقة الصناعية
إدخال طاقة كتلة الطرف النهائي للاتصال الموثوق به في التطبيقات الصناعية والبث
العملية القابلة للتبادل الساخن
يدعم التبديل الساخن والتوصيل الساخن لصيانة النظام دون انقطاع
التكنولوجيا البصرية المتقدمة
يستخدم تقنيات الألياف WDM / CWDM / DWDM مع نطاق ديناميكي بصري متفوق
تشغيل درجة حرارة واسعة
نطاق درجات الحرارة الصناعية الشديدة (-40 °C إلى + 85 °C) للتنفيذ في البيئات الشديدة
عملية التكوين الصفري
لا يتطلب نظام نقل الألياف البصرية أي تعديل قبل التثبيت والاستخدام
المواصفات التقنية والمؤشرات
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
عكس RS485 |
|
دعم التردد/المعدل |
أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
الكهرباء |
|
|
محول الطاقة |
AC 110~ 220 فولت |
|
استهلاك الطاقة |
< 15W |
|
مؤشر LED |
|
|
SDI A/B/C/D/E/F/G/H |
فيديو SDI |
|
PWR |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
19 بوصة 1يو (483 × 220 × 44.45 ملم) |
|
Wثمانية |
7 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
مصعد الرف |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-3GSDI-4BV |
فيديو ثنائي الاتجاه 3G-SDI مع حلقة خارج، 20km، SM،FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-4BV1R |
فيديو SDI ثنائي الاتجاه 4-Ch مع حلقة الخروج + 1-Ch RS485 البيانات العكسية ، 20km ، SM ،FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
سيناريوهات التطبيق
أنظمة الإنتاج المباشر متعددة الكاميرات في استوديو البث
موقع رياضي بث فيديو عالي الجودة على شاشة كبيرة
شبكات توزيع الفيديو في الفصول الدراسية للتعليم عن بعد
إرسال إشارة عرض متعدد الشاشات في الحدث المباشر
تمديد إشارة محطة تلفزيونية للبث الخارجي
