تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: LNK-HF100DA
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: الحزمة القياسية لموسع الألياف HDMI
وقت التسليم: 1-3 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة/شهر
المعايير: |
HDMI1.4B 3D; HDMI1.4B 3D ؛ HDCP1.4 HDCP1.4 |
المرفق: |
أنثى HDMI نوع أ |
واجهة: |
3.5 مللي متر صوت ستيريو خارجي |
المرسل: |
إدخال قناة واحدة + إخراج قناة واحدة |
درجة حرارة التشغيل: |
-20 درجة مئوية ~ +70 درجة مئوية |
البعد (LxWxH): |
92 × 57 × 23 (مم) |
المعايير: |
HDMI1.4B 3D; HDMI1.4B 3D ؛ HDCP1.4 HDCP1.4 |
المرفق: |
أنثى HDMI نوع أ |
واجهة: |
3.5 مللي متر صوت ستيريو خارجي |
المرسل: |
إدخال قناة واحدة + إخراج قناة واحدة |
درجة حرارة التشغيل: |
-20 درجة مئوية ~ +70 درجة مئوية |
البعد (LxWxH): |
92 × 57 × 23 (مم) |

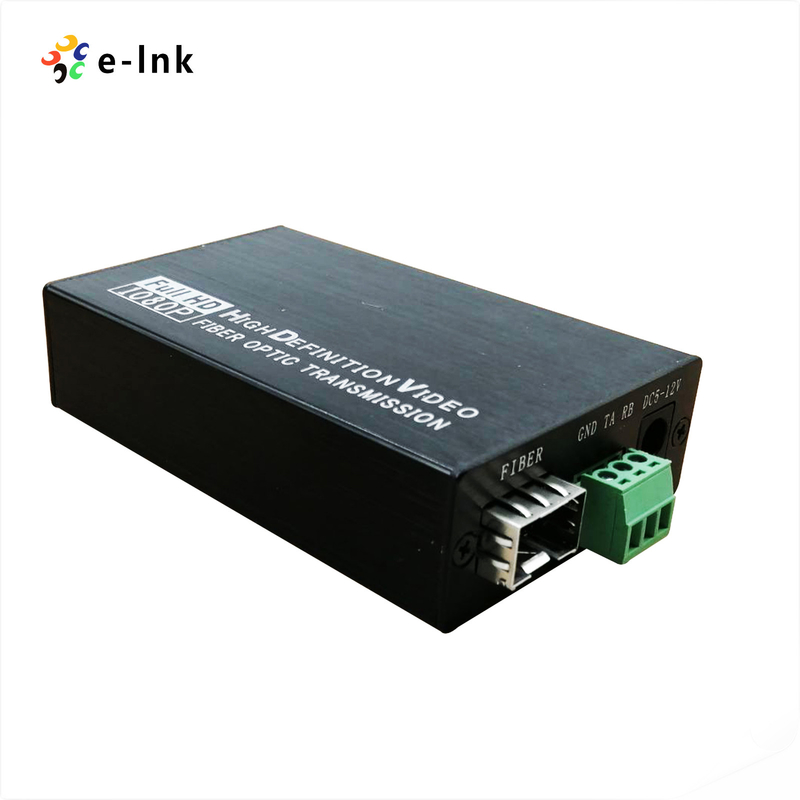

النموذج:LNK-HF100DA
نظرة عامة
يوفر LNK-HF100DA Series HDMI Fiber optic extender تمديد HDMI ، الصوت ثنائي الاتجاه
RS232 على كابل ألياف ضوئية واحد، فإنه يدعم وضع HDMI1.4، وهو متوافق تماما مع HDMI 1.4b، HDMI 1.4b
3D و HDCP 1.4، وضوح عالية تصل إلى 1920 * 1200 @ 60 هرتز. يمكن استخدام الموسع لمجموعة واسعة من
التطبيقات التي تتطلب إرسالًا لمسافات طويلة بدقة عالية بجودة عالية بسبب استقراره الجيد ، و
أمن قوي.
الخصائص
-تقوم بإرسال إشارات الفيديو HDMI و RS232 و الصوت إلى 20 كم عبر كابل واحد من الألياف
دعم دقة تصل إلى 1920 * 1200 @ 60Hz ؛
دعم خاص 1600*1200 @60HZ
دعم إرسال الصوت الاستيريو الثنائي الاتجاه
الامتثال لمعايير HDMI 1.4B 3D و HDCP 1.2
مُستقبل HDMI 1.4b ذو منفذ واحد
التوافق العالي، يمكن أن يطابق المصدر و جهاز العرض تلقائيًا.
نظام ضبط تلقائي مدمج يجعل الصورة ناعمة وواضحة ومستقرة
نظام حماية ESD مدمج
سهلة التثبيت والتشغيل
دعم EDID
المؤشرات التقنية
| المعلم | الوصف | |
|
فيديو
|
المعايير | HDMI1.4B 3D؛ HDCP1.4 |
| ساعة أقصى بكسل | 165 ميغاهرتز | |
| معدل بيانات أقصى | 6.75 جيجابايت في الثانية | |
| متوافق |
1080P@50/59.95/60 هرتز، ((ماكس 1920*1200@60 هرتز) 1080P@23.98/24/29.97/30 هرتز، دعم خاص 1600*1200 @60HZ |
|
| المرفق | HDMI النسائية من النوع A | |
| عائق | 100Ω | |
| نطاق كابلات HDMI | < 5 متر (دقة تصل إلى 1920 * 1200 @ 60Hz) | |
| الصوت | واجهة | 3.5 ملم صوت ستيريو خارجي |
| جهاز إرسال | 1Ch المدخل + 1Ch المخرج | |
| المستقبل | 1Ch المدخل + 1Ch المخرج | |
| RS232 | واجهة | كتلة المحطة ذات 3 دبوس |
| معدل البود | ≤115200bps | |
| الألياف البصرية | واجهة | نموذج SFP رابط LC |
| نوع الألياف | الوضع الواحد | |
| طول الموجة | 850nm/1310nm/1550nm | |
| عرض النطاق الترددي للواجهة | 3 جيجابايت في الثانية | |
| مسافة الإرسال |
الإرسال@1920*1200@60Hz الألياف متعددة الأوضاع: <500M الألياف ذات الوضع الواحد: 20 كم |
|
| مؤشر آخر | إمدادات الطاقة | محول الطاقة: DC 5 ~ 12V |
| تبديد الطاقة | ماكس 4W | |
| الحرارة | التشغيل: -20°C ~ +70°C | |
| الرطوبة | تشغيل: 5% ~ 90% | |
| البعد (LxWxH) | 92 × 57 × 23 (ملم) | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-HF100DA | 1Ch HDMI + 1Ch صوت ستيريو ثنائي الاتجاه + 1Ch RS232 عبر مصدر الألياف الضوئية ، LC ((SFP) ، الألياف متعددة الأوضاع ، 500m ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch صوت ستيريو ثنائي الاتجاه + 1Ch RS232 عبر مصدر الألياف الضوئية ، LC ((SFP) ، الألياف أحادية الوضع ، 20 كم ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
