تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: LNK-HF100DA
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: negotiate
تفاصيل التغليف: تغليف كرتوني قياسي لموسع ألياف HDMI
وقت التسليم: 3-5 أيام عمل
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 1000 / شهر
أخذ عينات صبغية: |
الحد الأقصى 3840*2160@30 هرتز (4:4:4، 4:2:2)، الحد الأقصى 3840*2160@60 هرتز (4:2:0) |
موصل الألياف: |
SFP / LC |
مسافة الإرسال: |
10.2 جيجابت في الثانية |
إمدادات الطاقة: |
5V DC ، USB Type-C |
درجة حرارة التشغيل: |
-20 درجة مئوية ~ +70 درجة مئوية |
الرطوبة أثناء التشغيل: |
5٪ ~ 90٪ |
أخذ عينات صبغية: |
الحد الأقصى 3840*2160@30 هرتز (4:4:4، 4:2:2)، الحد الأقصى 3840*2160@60 هرتز (4:2:0) |
موصل الألياف: |
SFP / LC |
مسافة الإرسال: |
10.2 جيجابت في الثانية |
إمدادات الطاقة: |
5V DC ، USB Type-C |
درجة حرارة التشغيل: |
-20 درجة مئوية ~ +70 درجة مئوية |
الرطوبة أثناء التشغيل: |
5٪ ~ 90٪ |

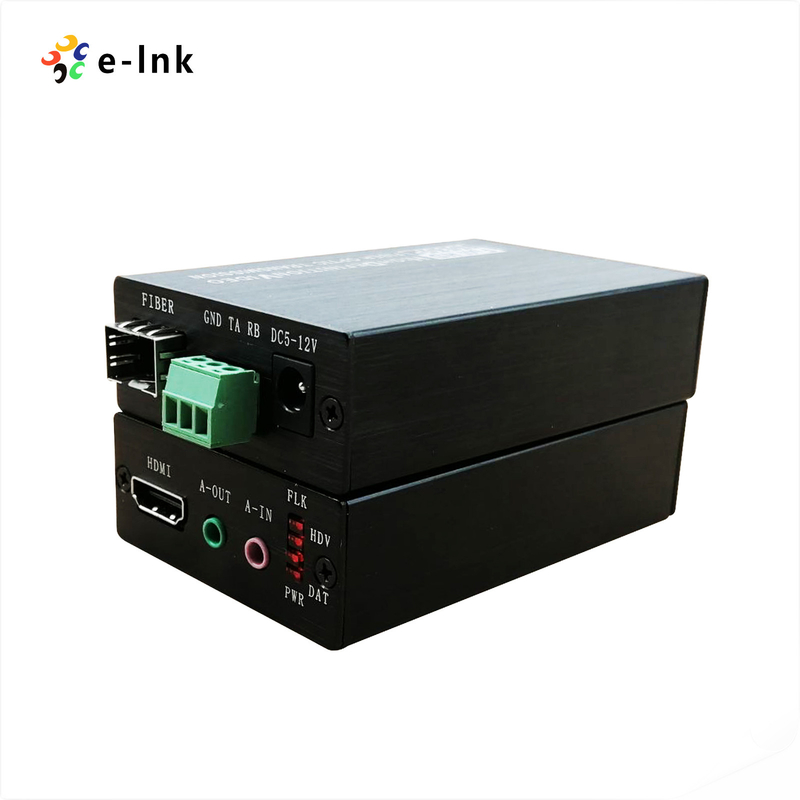

النموذج:LNK-HF100DA
نظرة عامة
يوفر الموسع الضوئي لـ LNK-HF100DA سلسلة HDMI Fiber extender تمديد HDMI ، ثنائي الاتجاه
الصوت و RS232 على كابل واحد الألياف الضوئية، فإنه يدعم وضع HDMI1.4، وهو متوافق تماما مع
HDMI 1.4b، HDMI 1.4b 3D و HDCP 1.4، وضوح عالية تصل إلى 1920 * 1200 @ 60Hz.
يمكن استخدامه لمجموعة واسعة من التطبيقات التي تتطلب نقل لمسافات طويلة بدقة عالية
جودة عالية بسبب استقرارها الجيد وأمنها القوي.
الخصائص
-تقوم بنقل إشارات الفيديو HDMI وRS232 و الصوت إلى 20 كم عبر كابل واحد من الألياف
دعم دقة تصل إلى 1920 * 1200 @ 60 هرتز ؛
دعم خاص 1600*1200 @60HZ
دعم إرسال الصوت الاستيريو الثنائي الاتجاه
الامتثال لمعايير HDMI 1.4B 3D و HDCP 1.2
مُستقبل HDMI 1.4b ذو منفذ واحد
التوافق العالي ، يمكن أن يطابق المصدر والجهاز العرض تلقائيًا.
نظام ضبط تلقائي مدمج يجعل الصورة سلسة وواضحة ومستقرة
نظام حماية ESD مدمج
سهلة التثبيت والتشغيل
دعم EDID
المؤشرات التقنية
| المعلم | الوصف | |
|
فيديو
|
المعايير | HDMI1.4B 3D؛ HDCP1.4 |
| ساعة أقصى بكسل | 165 ميغاهرتز | |
| معدل بيانات أقصى | 6.75 جيجابايت في الثانية | |
| متوافق |
1080P@50/59.95/60 هرتز، ((ماكس 1920*1200@60 هرتز) 1080P@23.98/24/29.97/30 هرتز، دعم خاص 1600*1200 @60HZ |
|
| المرفق | HDMI النسائية من النوع A | |
| عائق | 100Ω | |
| نطاق كابلات HDMI | < 5 متر (دقة تصل إلى 1920 * 1200 @ 60Hz) | |
| الصوت | واجهة | 3.5 ملم صوت ستيريو خارجي |
| جهاز إرسال | 1Ch المدخل + 1Ch المخرج | |
| المستقبل | 1Ch المدخل + 1Ch المخرج | |
| RS232 | واجهة | كتلة المحطة ذات 3 دبوس |
| معدل البود | ≤115200bps | |
| الألياف البصرية | واجهة | نموذج SFP رابط LC |
| نوع الألياف | الوضع الواحد | |
| طول الموجة | 850nm/1310nm/1550nm | |
| عرض النطاق الترددي للواجهة | 3 جيجابايت في الثانية | |
| مسافة الإرسال |
الإرسال@1920*1200@60Hz الألياف متعددة الأوضاع: <500M الألياف ذات الوضع الواحد: 20 كم |
|
| مؤشر آخر | إمدادات الطاقة | محول الطاقة: DC 5 ~ 12V |
| تبديد الطاقة | ماكس 4W | |
| الحرارة | التشغيل: -20°C ~ +70°C | |
| الرطوبة | تشغيل: 5% ~ 90% | |
| البعد (LxWxH) | 92 × 57 × 23 (ملم) | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-HF100DA | 1Ch HDMI + 1Ch صوت ستيريو ثنائي الاتجاه + 1Ch RS232 عبر مصدر الألياف الضوئية ، LC ((SFP) ، الألياف متعددة الأوضاع ، 500m ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-HF100DA-20 | 1Ch HDMI + 1Ch صوت ستيريو ثنائي الاتجاه + 1Ch RS232 عبر مصدر الألياف الضوئية ، LC ((SFP) ، الألياف أحادية الوضع ، 20km ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
