تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-M3G-SMB1V-20
الوثيقة: E-link LNK-M3G-SMB1V SMB 3G....2.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
وزن: |
100 جرام / زوج |
powerv: |
5VDC ، 1A |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
وزن: |
100 جرام / زوج |
powerv: |
5VDC ، 1A |
مزايا المنتج
► التعرف التلقائي على إشارة 3G-SDI/HD-SDI/SD-SDI، لا حاجة للاختيار اليدوي
► مسافة الإرسال تصل إلى 120 كم
► تقنية CWDM للسماح بما يصل إلى 16 (18) قناة بالإرسال عبر ليف واحد
► متوافق مع SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M و SMPTE344N
► متوافق مع DVB-ASI (EN50083-9)
► تعليمات مريحة لحالة LED. مؤشر وصلة الألياف، الطاقة
المؤشرات الفنية
|
مدخل SDI |
|
|
معيار الفيديو |
SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI) |
|
معيار الإشارة |
SD-SDI (270 ميجابت في الثانية)، HD-SDI (1.485 جيجابت في الثانية)، 3G-SDI (2.97 جيجابت في الثانية) |
|
الدقة |
10 بت |
|
مستوى الإشارة |
<380mVp-p |
|
ممانعة |
75Ω |
|
موصلة |
مSMB |
|
الواجهة البصرية |
|
|
SFP |
Simplex LC، 3.125 جيجابت في الثانية.≤مسافة الإرسال 120 كم |
|
الطول الموجي القياسي SM |
1310 نانومتر، 1550 نانومتر |
|
الطول الموجي CWDM |
1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
|
نطاق درجة الحرارة |
0 ~ 70 درجة مئوية |
|
مؤشر LED |
|
|
FLT |
حالة وصلة الألياف (جهاز الإرسال) |
|
فLR |
حالة وصلة الألياف (جهاز الاستقبال) |
|
فWR |
فحالة الطاقة |
|
البيئة |
|
|
درجة حرارة التشغيل |
-20℃～+70℃ |
|
درجة حرارة التخزين |
-40℃～+80℃ |
|
رطوبة التشغيل |
0 ~ 95٪ |
|
MTBF |
≥ 100000 ساعة |
نظرة عامة

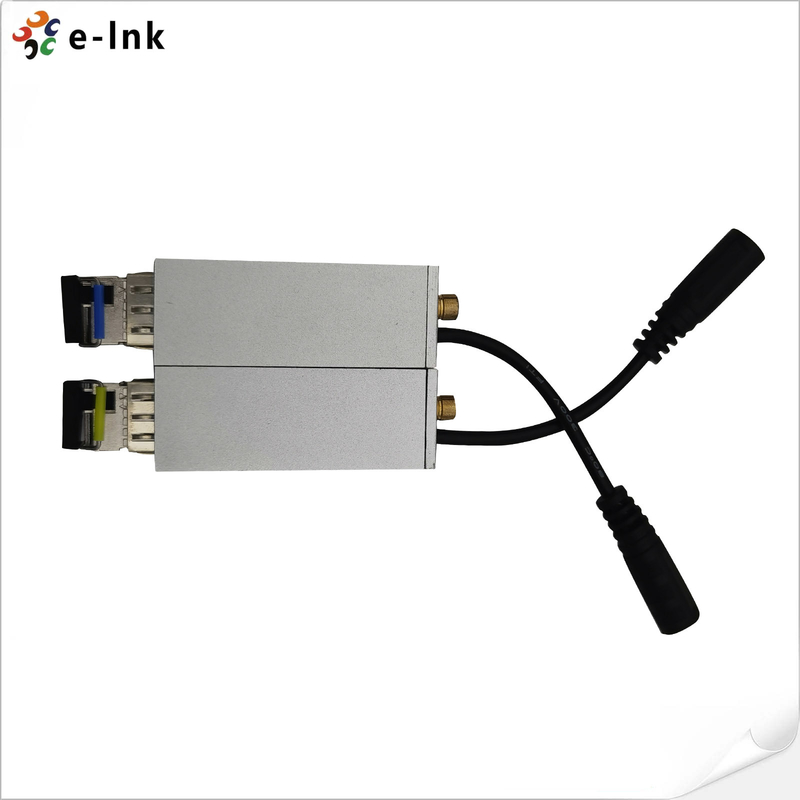

LNK-M3G-SMB1V-20 سلسلة 3G-SDI/HD-SDI/SD-SDI نظام الإرسال البصري بالألياف الموسع الدقيق الذي يرسل فيديو رقمي عالي الدقة واحد 3G-SDI أو HD-SDI أو SD-SDI أو دفق DVB-ASI واحد من خلال ليف واحد أحادي الوضع أو متعدد الأوضاع يدعم معايير SMPTE424M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI). بفضل تقنية الإرسال البصري بالألياف الرقمية المتقدمة، ليست هناك حاجة إلى تعديلات، فهي سهلة الإعداد والتشغيل. تستخدم سلسلة موسع SDI الدقيق مصدر طاقة 5 فولت مع استهلاك منخفض للطاقة.
التطبيق
معلومات الطلب
|
نموذج |
الوصف |
|
LNK-M3G-SMB1V-20 |
موسع SMB 3G/HD/SD-SDI البصري الدقيق، 1310/1550 نانومتر، Simplex LC، الوضع الفردي، 20 كم بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
