Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
Model Number: LNK-DEC110
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: negotiate
Packaging Details: HDMI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T, Western Union, MoneyGram, PayPal
Supply Ability: 100PCS/Month
Maximum Distance: |
Cat5UTP up to 100m |
Connector: |
1 x RJ45 |
Cabling: |
Coaxial Cable (75 ohm) |
Distance: |
Up to 1200m (no PoE), 300m (with PoE) |
Technology: |
Power Line Communication (PLC) |
Dimensions (W x D x H): |
95 × 67 × 30 mm |
Maximum Distance: |
Cat5UTP up to 100m |
Connector: |
1 x RJ45 |
Cabling: |
Coaxial Cable (75 ohm) |
Distance: |
Up to 1200m (no PoE), 300m (with PoE) |
Technology: |
Power Line Communication (PLC) |
Dimensions (W x D x H): |
95 × 67 × 30 mm |
الطراز:(إل إن كيه)دسلسلة EC110
نظرة عامة

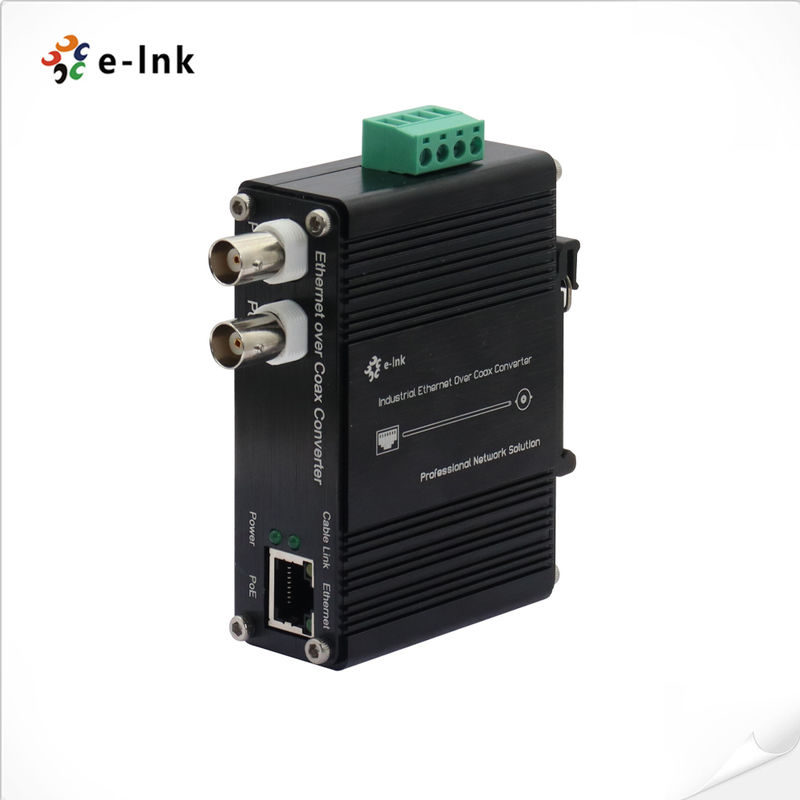

سلسلة LNK-DEC110 DIN-Rail Ethernet عبر المحول المقاوم هو Ethernet مصمم جديد
جهاز الموسع. تم تصميم هذا الجهاز لتوسيع إشارة شبكة إيثيرنت والطاقة على الموجودة
كابل محوري، وقادرة على البث المباشر إشارة تاريخ طاقة + شبكة متعددة القنوات، والمسافة ماكس
يصل إلى 1200M ((القوة: 300M). 2pc BNC تصميم يدعم لربط 2 قناة خطوط فرع في نفس الوقت
الوقت. الطاقة الكلية من الكهرباء هي 100 واط، كل BNC ماكس هو 50 واط.
100 ميجابايت في الثانية لديها حماية ممتازة من البرق ومكافحة التداخل
وحدة مراقبة الذكية الذكية على مستوى الصناعة المدمجة (هذه الوظيفة اختيارية)
جعل الجهاز ذكي اكتشاف الدائرة بشكل فردي، في كل وقت اكتشاف الاتصالات الشبكة تلقائيًا
إذا كان أي رابط غير طبيعي، فإنه يجعل الجهاز استعادة لربط الاتصال
تلقائيًا، تأكد من نقل بيانات رابط الاتصال بالشبكة بشكل مستقر.
الاتصال بالشبكة، لا تتعطل أبداً إرسال الشبكة الصناعية، تضمن أمن منطقة المراقبة
تستخدم منتجات هذه السلسلة على نطاق واسع في مراقبة كاميرات المراقبة عن بعد وتوسيع الشبكة عن بعد.
الخصائص
إرسال 10/100 Mbps Full Duplex Ethernet حتى 1200m (بدون PoE) أو 300m (مع PoE)
وسائل الإرسال: الكابلات المتكافئة ((أفضل)) ، 586B ، CAT5e / 6
الجهد المدخل: DC18V ~ 48V (POE: DC48V).
دعم الطاقة عبر الكوكس والطاقة عبر إثنترانت في نفس الوقت.
تصميم 2pc BNC، دعم لربط ما يصل إلى 7 قنوات خط فرع
- التشغيل: استخدام الشبكة القائمة، سهلة التثبيت، وصلة و تشغيل. مريحة و فعالة.
معيار التعليمات البرمجية: الالتزام بروتوكول IEEE802.3 10/100 القاعدة-TX Ethernet القياسي
إرسال مخفّف AES متقدم 128 بت وتكنولوجيا PoE + للطاقة
حماية ممتازة: حماية مؤقتة مدمجة؛ نطاق درجة الحرارة الصناعية. حماية ممتازة من البرق وحماية قوية من التداخلات، وحماية من الزيادة.
المؤشرات التقنية
| الايثرنت | |
| المعايير | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3af الطاقة عبر الايثرنت | |
| IEEE802.3at الطاقة عبر الايثنتر | |
| الكابلات | 10Base-T: فئة 34,5أو أعلى |
| 100Base-TX: Cat5 أو أعلى | |
| المسافة القصوى | Cat5UTP تصل إلى 100m |
| المرفق | 1 × RJ45 |
| كواكسيال | |
| الكابلات | الكابلات المتكافئة (75 أوم) |
| المرفق | 1 BNC (أنثى) |
| المسافة | ما يصل إلى 1200m (بدون PoE) ، 300m (مع PoE) |
| معدل البيانات | |
| الرابط السفلي (TX إلى RX) | 90 ميجابايت في الثانية (أكثر) |
| الرابط العلوي (RX إلى TX) | 90 ميجابايت في الثانية (أكثر) |
| التكنولوجيا | اتصالات خطوط الكهرباء (PLC) |
| الحماية | |
| قطبية عكسية | الحاضر |
| الكهربائية والميكانيكية | |
| طاقة المدخل | DC18V ~ 48V (PoE: DC48V) |
| استهلاك الطاقة | 8W Max (PoC غير مستخدم) |
| 60 واط كحد أقصى (بوك في الاستخدام) | |
| مؤشرات LED | |
| القوة (القوة) | أحمر (شغيل: استمرار الإضاءة؛ إيقاف تشغيل: إيقاف الإضاءة) |
| كوكس (رابط الكابلات) | أخضر (تلميع: إرسال الإشارة) |
| الايثرنت | SPD، LINK/ACT، PoE ((البث)) |
| البنك المركزي | |
| المعيار | IEEE802.3af/at |
| الوضع | الوضع B |
| الميناء | RJ45 |
| أقصى قدر من الطاقة لكل منفذ | 25.5W max.at RX ((الجهاز المزود بالكهرباء) |
| 30W Max.at TX ((معدات تشويش الطاقة) | |
| الوضع | إيجابي ((VCC+): RJ45 دبوس 4,5 |
| سلبي ((VCC-): RJ45 دبوس 7,8 | |
| الأبعاد (W x D x H) | 95 × 67 × 30 مم |
| الوزن | 0.5 كجم |
| الغلاف | غلاف من الألومنيوم |
| البيئة | |
| درجة حرارة العملية | -10 درجة مئوية إلى 60 درجة مئوية (14 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية | من 5% إلى 90% غير مكثفة |
| MTBF | > 100000 ساعة |
| الموافقات التنظيمية |
ISO9001 الفئة A من FCC الجزء 15 EN55022 الفئة A الحماية من الزيادة RJ45: 1KV BNC: 2KV الطاقة: 500 فولت |
التطبيق
معلومات الطلب
| النموذج | الوصف |
|
LNK-DEC110-T/R |
محول DIN-Rail EoC ، مسافة إرسال 1200m ، بما في ذلك جهاز الإرسال والإستقبال ، باستثناء محول مصدر الطاقة |
|
LNK-DEC110P-T/R |
محول DIN-Rail EoC مع PoE + ، مسافة إرسال 300m ، بما في ذلك جهاز الإرسال والإستقبال ، باستثناء محول مصدر الطاقة |
