تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-M3G-SMB1V-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية الموسعة
وقت التسليم: 3-12 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر
الكلمات الرئيسية: |
ميكرو إمتداد بصري |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
الاستهلاك: |
<5 واط |
MTBF: |
≥ 100000 ساعة |
الوزن: |
100 جرام / زوج |
الكلمات الرئيسية: |
ميكرو إمتداد بصري |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
الاستهلاك: |
<5 واط |
MTBF: |
≥ 100000 ساعة |
الوزن: |
100 جرام / زوج |
التعرف التلقائي على إشارة 3G-SDI / HD-SDI / SD-SDI ، لا يلزم اختيار يدوي
مسافة نقل تصل إلى 120 كم
تكنولوجيا CWDM للسماح بما يصل إلى 16 (((18) قناة لنقل عبر ألياف واحدة
متوافق مع SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N
متوافق مع DVB-ASI ((EN50083-9)
إرشادات مريحة لحالة الإضاءة، مؤشر وصلة الألياف، الطاقة.
لوحة PCB صديقة للبيئة (خالية من Pb)
لوحة PCB مع تصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق به

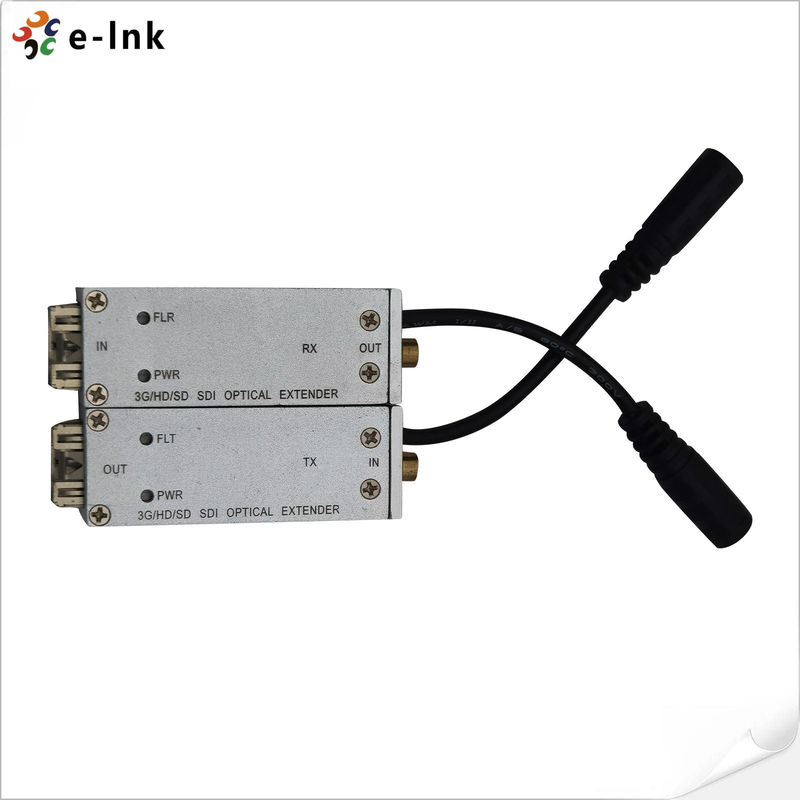

LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender نظام نقل بالألياف الضوئية الذي ينقل 3G-SDI، HD-SDI،الفيديو الرقمي عالي الوضوح SD-SDI أو تدفق DVB-ASI واحد من خلال نوع واحد أو ألياف متعددة الأوضاع تدعم SMPTE424M، SMPTE259M ، SMPTE297M ، SMPTE310M ، SMPTE305M (SDTI) معايير. مع تكنولوجيا نقل الألياف الضوئية الرقمية المتقدمة ، لا توجد هناك تعديلات ضرورية ، بسيطة في الإعداد وسهلة في التشغيل.تستخدم سلسلة الموسعات الصغيرة SDI إمدادات الطاقة 5 فولت مع استهلاك طاقة منخفض.
|
مدخلات SDI |
|
|
معيار الفيديو |
SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) |
|
معيار الإشارة |
SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps) |
|
القرار |
10 قليلاً |
|
Sمستوى الإشعال |
<380mVp-p |
|
أناالحجم |
75Ω |
|
جالمفتاح |
SMB |
|
Sإنتاج الـ DI |
|
|
مستوى الإشارة |
800 مترVب-ب±10% |
|
وقت الارتفاع / الانخفاض |
< 0.8ns |
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz ، < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz ، 0.2UI ((740ps) @ 1kHz |
|
عائق |
75Ω |
|
المرفق |
الشركات الصغيرة والمتوسطة |
|
الواجهة البصرية |
|
|
الـ SFP |
(سيمبلكس) ، 3,125 جيجابايت في الثانية≤مسافة إرسال 120 كم |
|
طول موجة SM القياسي |
1310nm، 1550nm |
|
طول الموجة CWDM |
1270~1610nm، شبكة 20nm وفقا لITU-T |
|
نطاق الحرارة |
0 ~ 70 ̊C |
|
النموذج |
الوصف |
|
(إل إن كي-إم 3 جي-إس إم بي 1 في 20) |
SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، وضع واحد، 20KM بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
