تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-HC100
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: $25-369
تفاصيل التغليف: حزمة التصدير القياسية الموسعة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: جهاز كمبيوتر شخصى 1000 / شهر
الكلمات الرئيسية: |
موسع HDMI |
درجة حرارة التشغيل: |
32 درجة فهرنهايت ~ 104 درجة فهرنهايت (0 درجة فهرنهايت ~ 40 درجة مئوية) |
الأبعاد (W X D X H): |
80 × 41 × 25 مم |
وزن الشحن: |
150g |
مزود الطاقة: |
1A@5VDC (2 محولات) (قابس 2.1 مم) |
استهلاك الطاقة: |
2 واط |
حماية ESD (نموذج جسم الإنسان): |
± 8KV (تفريغ الفجوة الهوائية) ، ± 4KV (تفريغ الاتصال) |
مكدس ثنائي الفينيل متعدد الكلور: |
4 تخطيطات |
الكلمات الرئيسية: |
موسع HDMI |
درجة حرارة التشغيل: |
32 درجة فهرنهايت ~ 104 درجة فهرنهايت (0 درجة فهرنهايت ~ 40 درجة مئوية) |
الأبعاد (W X D X H): |
80 × 41 × 25 مم |
وزن الشحن: |
150g |
مزود الطاقة: |
1A@5VDC (2 محولات) (قابس 2.1 مم) |
استهلاك الطاقة: |
2 واط |
حماية ESD (نموذج جسم الإنسان): |
± 8KV (تفريغ الفجوة الهوائية) ، ± 4KV (تفريغ الاتصال) |
مكدس ثنائي الفينيل متعدد الكلور: |
4 تخطيطات |
► موسع HDMI عبر كابل محوري مع جهاز تحكم عن بعد بالأشعة تحت الحمراء
► إرسال إشارات HDMI + IR عبر كابل محوري واحد 75 أوم لمسافة تصل إلى 100 متر (328 قدمًا)
► متوافق مع معايير HDMI 1.3 و HDCP 1.1
► يدعم تنسيقات الفيديو الرقمية في وضع الألوان العميقة حتى 36 بت (12 بت / لون) و 48 كيلو هرتز ، صوت LPCM الرقمي
► يعادل ويستعيد بيانات TMDS الواردة قبل إعادة إرسالها بجودة عالية ، بغض النظر عن جودة الإشارة الواردة
نظام تحكم IR فائق ، يمكن أن تكون قناة نقل IR للأمام أو للخلف.

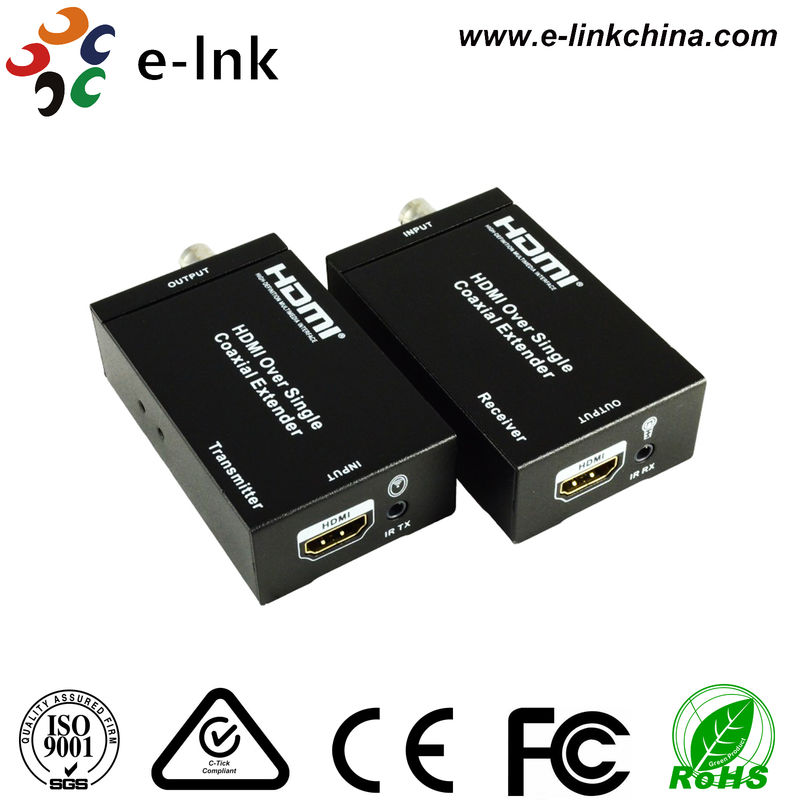

E-يستخدم موسع HDMI Link عبر كابل محوري 100M BNC 75ohm RG-6U Coax Cable Balun لـ DVR و DVD وكاميرا CCTV والمسرح المنزلي. يرسل جهاز الإرسال والاستقبال إشارات HDMI + IR عبر كابل محوري واحد 75 أوم لمسافة تصل إلى 100 متر (328 قدمًا). يدعم موسع HDMI + IR Over Single Coax HDMI 1.2 و HDMI 1.3 بميزات مثل الألوان العميقة و 1080 بكسل. باستخدام كابلات RG-6U القياسية والمتوفرة على نطاق واسع 75 أوم ، يجعل موسع HDMI Over Single Coax تمديد إشارة HDMI + IR أسهل من استخدام كابل نحاسي ثقيل ومكلف وأكثر قوة من استخدام كابل الألياف الضوئية.
يتكون نظام HDMI + IR Over Single Coax Extender من جهاز إرسال وجهاز استقبال. يتصل مصدر HDMI (جهاز فك التشفير أو مشغل DVD أو وحدة تحكم الألعاب) بصندوق الإرسال باستخدام كابل HDMI. يتصل صندوق الاستقبال بشاشة HDTV بنفس الطريقة على مسافة تصل إلى 100 متر (328 قدمًا). يربط كابل RG-6U Coax واحد 75 أوم جهاز الإرسال والاستقبال. يتم تطبيق الطاقة على جهاز الإرسال والاستقبال باستخدام محولات الطاقة المضمنة.
|
الإدخال |
(TX) 1xHDMI ؛ (RX) 1xBNC + 1x3.5mm |
|
الإخراج |
(TX) 1xBNC + 1x3.5mm ؛ (RX) 1xHDMI |
|
موصل HDMI |
النوع A 19 دبوس أنثى |
|
موصل BNC |
مقبس BNC |
|
موصل 3.5 ملم |
(TX و RX) مستقبل الأشعة تحت الحمراء / جهاز إرسال الأشعة تحت الحمراء |
|
توافق HDCP |
نعم |
|
عرض نطاق الفيديو |
وصلة واحدة 225 ميجاهرتز [3 جيجابت في الثانية] |
|
دعم الفيديو |
720p / 1080i / 1080p @ 60 |
|
دعم الصوت |
PCM (حتى 7.1 قناة) 48 كيلو هرتز |
|
نطاق الإرسال |
HD [لون 1080p 36 بت] &ndash؛ حتى 100 متر [328 قدمًا] |
|
كابل محوري |
RG6 |
|
الحد الأقصى لطول كابل الإدخال |
24AWG (15 م) ، 26AWG (10 م) ، 28AWG (5 م) |
|
الحد الأقصى لطول كابل الإخراج |
24AWG (15 م) ، 26AWG (10 م) ، 28AWG (5 م) |
|
معادلة HDMI |
تلقائي |
|
إشارة إدخال TMDS |
3.3 فولت |
|
إشارة إدخال DDC |
5.0 فولت / P-P |
|
نموذج |
الوصف |
|
LNK-HC100 |
موسعات HDMI عبر كابل محوري RG6 واحد حتى 100 متر / 328 قدمًا دعم جهاز التحكم عن بعد بالأشعة تحت الحمراء |
