تفاصيل المنتج
مكان المنشأ: شنتشن ، قوانغدونغ ، الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, RoHS, FCC,CE
رقم الموديل: LNK-106M
الوثيقة: E-link LNK-106M Mini 4K HDM....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1pc
الأسعار: $25-369
تفاصيل التغليف: حزمة موسع الألياف البصرية HDMI
وقت التسليم: 5-10 أيام عمل
شروط الدفع: L/C ، Western Union ، Moneygram ، T/T ، PayPal
القدرة على العرض: 1000000pcs/شهر
دعم الإشارة: |
معيار تنسيق HDMI 1.4a HDMI ومتوافق مع HDCP |
دعم الفيديو: |
1920x1200 / 1080p @ 60Hz ، حتى 4K * 2K @ 30Hz |
دعم الصوت: |
دولبي ترو اتش دي، دولبي ديجيتال بلس، دي تي اس، DTS-ES 6.1، DTSHD، DTS-HD-HRA، DTS-HD ماستر، (PCM-2CH |
مواصفات الموقع: |
مساحة اللون 444 ، 420 ، 400 |
EDID الديناميكي: |
التوصيل والتشغيل ، لا حاجة للتعلم |
موصل الألياف: |
وعاء LC مزدوج |
دعم الإشارة: |
معيار تنسيق HDMI 1.4a HDMI ومتوافق مع HDCP |
دعم الفيديو: |
1920x1200 / 1080p @ 60Hz ، حتى 4K * 2K @ 30Hz |
دعم الصوت: |
دولبي ترو اتش دي، دولبي ديجيتال بلس، دي تي اس، DTS-ES 6.1، DTSHD، DTS-HD-HRA، DTS-HD ماستر، (PCM-2CH |
مواصفات الموقع: |
مساحة اللون 444 ، 420 ، 400 |
EDID الديناميكي: |
التوصيل والتشغيل ، لا حاجة للتعلم |
موصل الألياف: |
وعاء LC مزدوج |

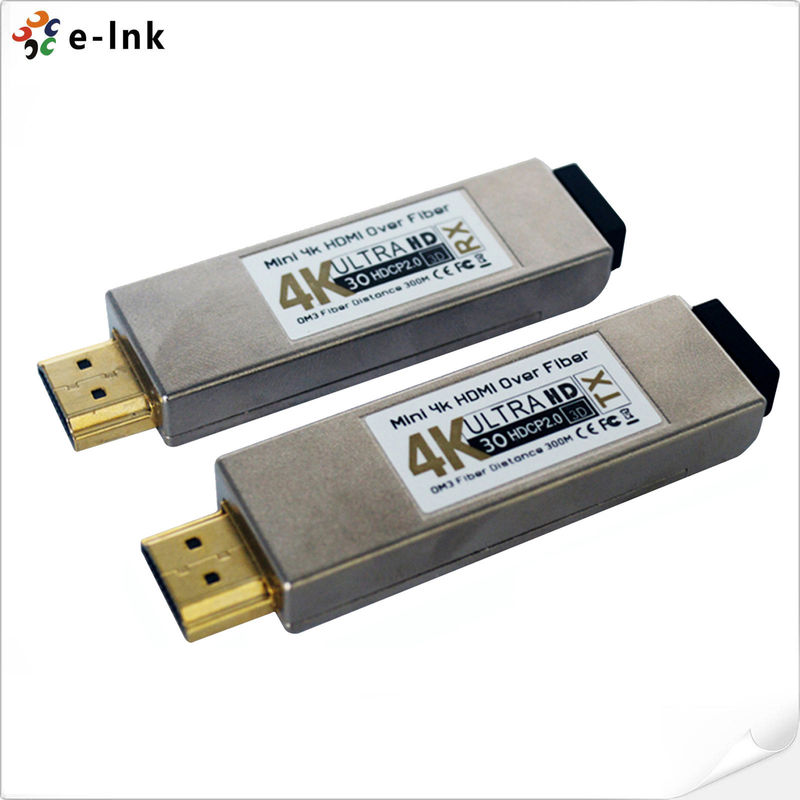

موسع ألياف بصرية HDMI بدقة 4K بمدى 300 متر وزمن انتقال صفري HDCP 1.2
نظرة عامة على المنتج
يمثل جهاز الإرسال والاستقبال البصري Mini 4K HDMI المتطور لدينا الجيل التالي من توزيع إشارات AV الاحترافية، والمصمم لتلبية المتطلبات الصارمة للتركيبات التجارية. يوفر هذا الحل المبتكر للألياف الضوئية فيديو 4K×2K@30Hz غير مضغوط بزمن انتقال صفري عبر اتصالات ألياف متعددة الأوضاع OM3 بطول 300 متر، متفوقًا على موسعات النحاس التقليدية بنسبة 300% في أقصى مسافة إرسال.
يتكون النظام من وحدات إرسال واستقبال متطابقة تحول إشارات HDMI 1.4a إلى تدفقات بيانات بصرية بسرعة 10 جيجابت في الثانية مع الحفاظ على حماية محتوى HDCP 1.2 الكاملة. تم تصميم جهاز الإرسال والاستقبال الخاص بنا للمدمجين، ويحافظ على أخذ عينات ألوان 4:4:4 الأصلية لمحتوى HDR ويدعم تنسيقات الصوت من الجيل التالي بما في ذلك Dolby Atmos و DTS:X. يوفر الغلاف المعدني من الدرجة الصناعية حماية استثنائية من EMI/RFI، مما يضمن التشغيل الموثوق به في البيئات الصاخبة كهربائيًا الشائعة في مرافق البث والإعدادات الصناعية.
المواصفات الفنية
أداء الفيديو
دعم أصلي لدقة 4K UHD (3840×2160@30Hz)
يحافظ على عمق ألوان 8/10/12 بت
الحفاظ الكامل على أخذ عينات الألوان الفرعية 4:4:4
الإرسال البصري
محرك بصري VCSEL بتردد 850 نانومتر
موصلات ألياف مزدوجة LC (متعددة الأوضاع OM3)
سعة عرض النطاق الترددي 10.3 جيجابت في الثانية
الطاقة والبيئة
تشغيل يعمل بالطاقة USB (5V/0.85A)
استهلاك طاقة منخفض للغاية يبلغ 1.42 واط
نطاق التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
الامتثال والشهادات
متوافق مع HDMI 1.4a/HDCP 1.2
معتمد من CE/FCC/RoHS
معيار البث SMPTE ST 2082
سيناريوهات التطبيقات الاحترافية
أ. البث والإنتاج المباشر
شاحنات الإنتاج المتنقلة التي تتطلب مراقبة HDR بدقة 4K
أنظمة الحلقة للكاميرا في الاستوديو
تطبيقات IMAG واسعة النطاق
ب. الشركات والتعليم
أنظمة العروض التقديمية في قاعة الاجتماعات
فصول التعلم عن بعد
وحدات التحكم في جدار الفيديو
ج. اللافتات الرقمية
شاشات معلومات الرحلات الجوية في المطار
شبكات الإعلانات في مراكز التسوق
تغذيات شاشات العرض العملاقة في الملعب
د. الصناعية والطبية
أنظمة التصوير الجراحي
مراقبة أتمتة المصنع
مراكز عمليات الأمن
ميزات تكامل النظام
تصميم قابل للتوصيل المباشر لصيانة النظام المباشر
تبسيط إدارة Auto-EDID للتثبيت
متوافق مع أنظمة التحكم Crestron/Extron
قابلة للتركيب على الحامل مع ملحقات اختيارية
خامسًا. لماذا تختار حلنا؟
بصمة أصغر بنسبة 40% من النماذج المنافسة
مكونات من الدرجة العسكرية للتشغيل على مدار الساعة طوال أيام الأسبوع
خيار ضمان ممتد لمدة 3 سنوات
فريق دعم فني مخصص
الفهارس الفنية
|
نوع الموسع |
جهاز إرسال ألياف لإشارة HDMI عبر كابل الألياف الضوئية |
|
إشارات الإدخال |
HDMI |
|
دعم الإشارة |
معيار تنسيق HDMI 1.4a HDMI ومتوافق مع HDCP |
|
دعم الفيديو |
1920x1200 / 1080p@60Hz، حتى 4K*2K@30Hz |
|
دعم الصوت |
Dolby TrueHD، Dolby Digital Plus، DTS، DTS-ES 6.1، DTSHD، DTS-HD-HRA، DTS-HD Master، (PCM-2CH) |
|
مواصفات موقع الويب |
مساحة الألوان 444، 420، 400 |
|
EDID الديناميكي |
التوصيل والتشغيل، لا حاجة للتعلم |
|
موصل الألياف |
مقبس LC مزدوج |
|
مسافة الإرسال |
متعدد الأوضاع، حتى 984 قدمًا (300 متر) |
|
درجة حرارة التشغيل |
0 درجة مئوية إلى + 50 درجة مئوية |
|
درجة حرارة التخزين |
-20 درجة مئوية إلى + 85 درجة مئوية |
|
الرطوبة |
حتى 90% رطوبة نسبية (غير متكثفة) |
|
موافقات السلامة |
CE، RoHS، FCC |
|
الأبعاد (العرض × العمق × الارتفاع) |
3.15 × 0.79 × 0.35 بوصة (80 × 20 × 9 مم) |
|
الوزن |
0.1 كجم / 0.22 رطل |
|
جهد التشغيل |
5VDC |
|
مزود الطاقة |
مدخل الطاقة +5VDC، 0.85A (النوع العالمي 50/60 هرتز، 100~240VAC) |
معلومات الطلب
|
العنصر |
الوصف |
|
LNK-106M |
جهاز الإرسال والاستقبال البصري Mini HDMI: إشارة فيديو HDMI 1.4a أحادية القناة (4K*2K)، ألياف متعددة الأوضاع OM3، 300 متر، LC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواج، مدخل طاقة USB |
رسم تخطيطي لعرض تطبيق المنتج
