تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, RoHS, FCC, ISO9001
رقم الموديل: LNK-DTS050-T
الوثيقة: E-link HD-SDI Video Extende....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1pcs
الأسعار: $25-369
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام العمل
شروط الدفع: L/C ، T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 100000pcs/شهر
درجة حرارة التشغيل:: |
-10 درجة مئوية ~ 60 درجة مئوية / 14 درجة فهرنهايت ~ 140 درجة فهرنهايت |
مزود الطاقة: |
DC12V / 1A |
استهلاك الطاقة: |
2.5W (TX و RX) |
البعد: |
98 × 65 × 28 مم / 3.85 × 2.55 × 1.1 بوصة |
دعم قياسي: |
SMPTE 259M (270 ميجا بايت / ثانية) ، SMPTE 292M |
سرعة: |
270 ميجابايت / ثانية ، 1.485 جيجابت / ثانية (تحديد تلقائي) |
درجة حرارة التشغيل:: |
-10 درجة مئوية ~ 60 درجة مئوية / 14 درجة فهرنهايت ~ 140 درجة فهرنهايت |
مزود الطاقة: |
DC12V / 1A |
استهلاك الطاقة: |
2.5W (TX و RX) |
البعد: |
98 × 65 × 28 مم / 3.85 × 2.55 × 1.1 بوصة |
دعم قياسي: |
SMPTE 259M (270 ميجا بايت / ثانية) ، SMPTE 292M |
سرعة: |
270 ميجابايت / ثانية ، 1.485 جيجابت / ثانية (تحديد تلقائي) |
مزايا المنتج
· معيار SDI: HD-SDI, SD-SDI
· حتى 50 متر / 160 قدمًا عبر كابل CAT5e
· حتى 60 متر / 200 قدمًا عبر كابل CAT6
· يدعم SDI-SMPTE 259M-C (270 ميجابت في الثانية)؛
· HD-SDI-SMPTE 292M (1.485، 1.485 / 1.001 جيجابت في الثانية)
· تشخيصات LED: المزامنة، الكشف التلقائي عن SDI
· 5 فولت ~ 12 فولت تيار مستمر
نظرة عامة

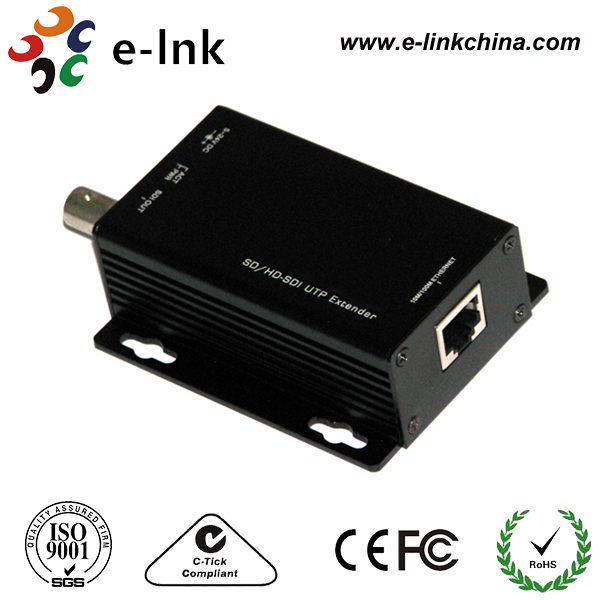

يسمح LNK-DTS050 بإرسال إشارة HD-SDI لمسافة تصل إلى 60 مترًا / 200 قدمًا عبر كابل CAT5 / CAT6 في تكوين نقطة إلى نقطة. يدعم موسع SDI-UTP عرض نطاق فيديو يصل إلى 1.485 جيجابت في الثانية فيديو رقمي غير مضغوط وغير مشفر (اختياريًا بما في ذلك الصوت المضمن و / أو رمز الوقت) ، ويستخدم على نطاق واسع في مرافق التلفزيون ومعدات الفيديو الاحترافية.
الفهارس الفنية
|
نموذج |
LNK-DTS050 |
|
|
النوع |
جهاز إرسال |
جهاز استقبال |
|
المعيار المدعوم |
SMPTE 259M (270 ميجابت / ثانية)، SMPTE 292M |
|
|
السرعة |
270 ميجابت / ثانية، 1.485 جيجابت / ثانية (اختيار تلقائي) |
|
|
تنسيق الإدخال المدعوم |
SD: 525i @ 59.94 هرتز، 625i @ 50 هرتز |
|
|
HD: 720p @ 23.98 هرتز / 24 هرتز / 25 هرتز / 29.97 هرتز / 30 هرتز |
||
|
720p @ 50 هرتز / 59.94 هرتز / 60 هرتز |
||
|
1080i @ 50 هرتز / 59.94 هرتز / 60 هرتز |
||
|
1080p @ 23.98 هرتز / 24 هرتز / 25 هرتز / 29.97 هرتز / 30 هرتز |
||
|
@ 24 هرتز، 1080p @ 25 هرتز، 1080p @ 29.97 هرتز، 1080p @ 30 هرتز |
||
|
المؤشرات |
تشغيل الطاقة (على كلا الطرفين) |
|
|
كشف المزامنة (على كلا الطرفين) |
||
|
الرابط بين الوحدتين يعمل (على كلا الطرفين) |
||
|
الموصلات |
1x BNC 75 أوم أنثى |
|
|
1x RJ45 من زوج ملتوي غير محمي أو محمي من CAT5e / 6 |
||
|
1x قابس طاقة، 2.1 مم |
||
|
أقصى مسافة |
جميع القرارات |
|
|
CAT5 UTP / STP: 50 متر / 160 قدمًا |
||
|
CAT6 UTP / STP: 60 متر / 200 قدم |
||
|
مزود الطاقة |
DC12V / 1A |
|
|
استهلاك الطاقة |
2.5 واط (Tx و Rx) |
|
|
درجة حرارة التشغيل |
-10 درجة مئوية ~ 60 درجة مئوية / 14 درجة فهرنهايت ~ 140 درجة فهرنهايت |
|
|
درجة حرارة التخزين |
-30 درجة مئوية ~ 70 درجة مئوية / -22 درجة فهرنهايت ~ 158 درجة فهرنهايت |
|
|
الأبعاد (الطول * العرض * الارتفاع) |
||
معلومات الطلب
|
رقم الجزء |
وصف المنتج |
|
LNK-DTS050-T |
جهاز إرسال مجموعة موسع فيديو SD / HD-SDI عبر CAT5 / 6 ؛ |
|
LNK-DTS050-R |
جهاز استقبال مجموعة موسع فيديو SD / HD-SDI عبر CAT5 / 6 |
