تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
Model Number: LNK-HF100DA Series
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
المزايا
►ينقل إشارات فيديو HDMI و RS232 والصوت لمسافة تصل إلى 20 كيلومترًا عبر كابل ألياف واحد؛
► يدعم دقة تصل إلى1920*1200@60Hz؛
► دعم خاص1600*1200 @60HZ؛
► يدعم الإرسال الصوتي الاستريو ثنائي الاتجاه الخارجي؛
► الامتثال لمعيار HDMI 1.4B 3D و HDCP 1.2؛
► جهاز استقبال HDMI 1.4b بمنفذ واحد؛
► توافق عالي، يمكنه مطابقة جهاز المصدر والعرض تلقائيًا؛
► نظام تعديل تلقائي مدمج، يجعل الصورة سلسة وواضحة ومستقرة؛
► نظام حماية ESD مدمج؛
► سهل التركيب، التوصيل والتشغيل؛
► دعم EDID
نظرة عامة

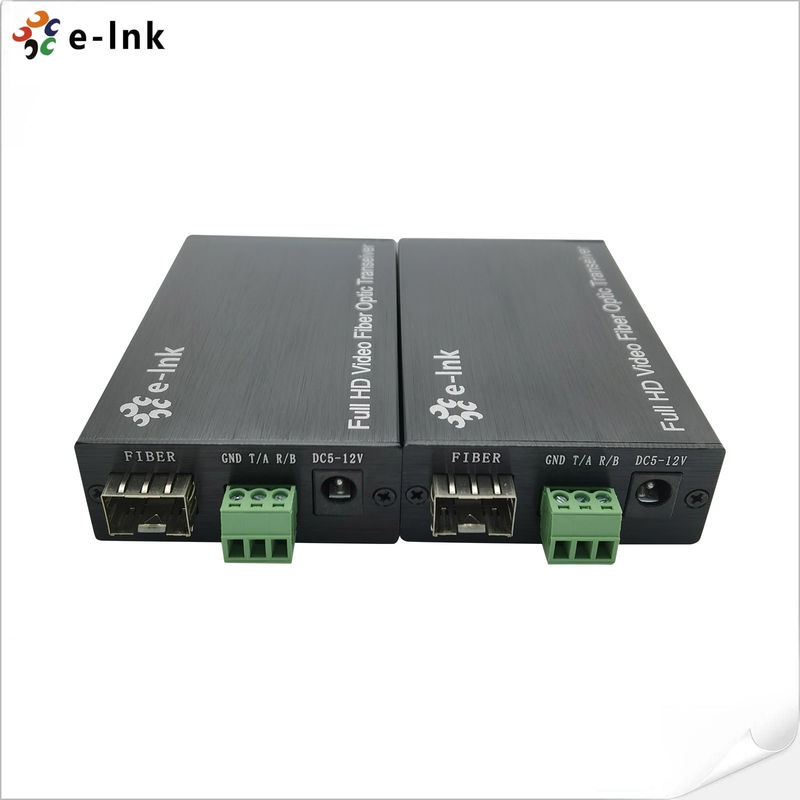

إنLNK-HF100DA سلسلةHDMI يوفر موسع الألياف الضوئية تمديدًا لـHDMI والصوت ثنائي الاتجاه و RS232عبر كابل ألياف ضوئية واحد، وهو يدعم وضع HDMI1.4، وهو متوافق تمامًا مع HDMI 1.4b و HDMI 1.4b 3D و HDCP 1.4، دقة عالية تصل إلى1920*1200@60Hz. يمكن استخدام الموسع لمجموعة واسعة من التطبيقات التي تتطلب إرسالًا لمسافات طويلة بدقة عالية وجودة عالية من خلال استقراره الجيد وأمانه القوي.
الفهارس الفنية
|
المعلمة |
الوصف |
|
|
فيديو
|
المعايير |
HDMI1.4B 3D؛ HDCP1.4 |
|
أقصى تردد ساعة للبكسل |
165 ميجاهرتز |
|
|
أقصى معدل بيانات |
6.75 جيجابت في الثانية |
|
|
جمتوافق |
1080P@50/59.95/60Hz, (بحد أقصى 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, دعم خاص 1600*1200 @60HZ |
|
|
الموصل |
أنثى HDMI من النوع A |
|
|
الممانعة |
100Ω |
|
|
HDMI نطاق الكابل |
||
|
صوت |
الواجهة |
صوت ستيريو خارجي 3.5 ملم |
|
جهاز الإرسال |
إدخال قناة واحدة + إخراج قناة واحدة |
|
|
جهاز الاستقبال |
إدخال قناة واحدة + إخراج قناة واحدة |
|
|
RS232 |
الواجهة |
كتلة طرفية ذات 3 سنون |
|
معدل الباود |
≤115200 بت في الثانية |
|
|
الألياف الضوئية |
الواجهة |
طراز SFP - موصل LC |
|
نوع الألياف |
أحادي الوضع |
|
|
الطول الموجي |
850 نانومتر/1310 نانومتر/1550 نانومتر |
|
|
عرض النطاق الترددي للواجهة |
3 جيجابت في الثانية |
|
|
مسافة الإرسال |
الإرسال@1920*1200@60Hz ألياف متعددة الأوضاع:<500 متر ألياف أحادية الوضع: 20 كم |
|
|
الفهرسأخرى |
مزود الطاقة |
محول الطاقة: تيار مستمر 5~12 فولت |
|
تبدد الطاقة |
بحد أقصى 4 واط |
|
|
درجة الحرارة |
التشغيل: -20℃ ~ +70℃ |
|
|
الرطوبة |
التشغيل: 5% ~ 90% |
|
|
الأبعاد (طول xعرضx ارتفاع) |
92 × 57 × 23 (ملم) |
|
معلومات الطلب
|
الموديل |
الوصف |
|
LNK-HF100DA |
1 قناة HDMI + 1 قناة ثنائية الاتجاه ستيريوصوت + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف متعددة الأوضاع،500 متر، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواج |
|
LNK-HF100DA-20 |
1 قناة HDMI + 1 قناة ثنائية الاتجاهستيريوصوت + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، Sأحادي-ألياف الوضع،20kم، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم في أزواج |
صورة
تطبيق
