تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-4KH-1D1U1E1A1R
شروط الدفع والشحن
الحد الأدنى لكمية: 1pair
الأسعار: $25-369
تفاصيل التغليف: HDMI Fiber Extender Tandard Carton Packaging
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
اتجاه الإشارة: |
RS232 الافتراضي ، RS485 اختياري |
معدل باود: |
600 ~ 115200bps ، 8bit ، 1 توقف ، لا فحص. |
واجهة: |
RJ45 |
معدل البيانات: |
10/100MBPS |
مسافة الإرسال: |
MMF 330M أو SMF 20/40/60/00km |
تبديد السلطة: |
ماكس 10W |
اتجاه الإشارة: |
RS232 الافتراضي ، RS485 اختياري |
معدل باود: |
600 ~ 115200bps ، 8bit ، 1 توقف ، لا فحص. |
واجهة: |
RJ45 |
معدل البيانات: |
10/100MBPS |
مسافة الإرسال: |
MMF 330M أو SMF 20/40/60/00km |
تبديد السلطة: |
ماكس 10W |

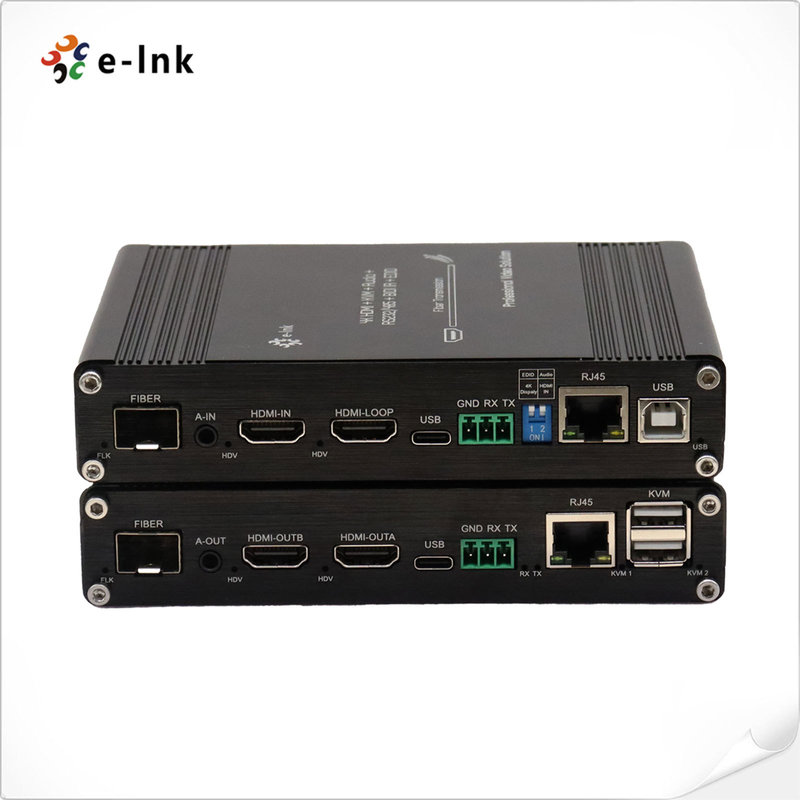

النموذج : LNK-4KH-1D1U1E1A1R
وصف المنتج ومعاينة
LNK-4KH-1D1U1E1A1R يمثل منصة تمديد ألياف بصرية متقدمة مصممة لتقديم
القدرات الشاملة لنقل الإشارات من خلال البنية التحتية الموحدة للألياف.
يدعم الموسع جودة الفيديو 4K @ 60Hz HDMI البكر مع دمج واجهات التحكم المتعددة بما في ذلك
وظائف KVM ، الصوت ثنائي الاتجاه ، الاتصالات المتسلسلة RS232 / RS485 ، وشبكة TCP / IP 10/100M
الاتصال. التصميم المبتكر للألياف الواحدة يسمح بنقل فيديو عالي الدقة في وقت واحد.
إشارات التحكم المحيطية، وبيانات الشبكة عبر مسافات طويلة مع الحفاظ على إشارة مثالية
التزامن.
يحتوي هذا الحل متعدد الاستخدامات على بنية صناعية قوية وتكنولوجيا معالجة إشارات ذكية
يزيل التداخلات الكهرومغناطيسية ومشاكل الحلقة الأرضية الشائعة في AV المعقدة
النظام المتكامل لإدارة EDID يضمن التوافق السلس بين مصدر
الأجهزة ومعدات العرض ، في حين أن قدرة التحكم الشاملة في الأشعة تحت الحمراء تمكن من التشغيل عن بعد
من الأجهزة المتصلة. مصممة لتطبيقات مهمة حاسمة في مراكز البث والقيادة
غرف التحكم، وشبكات الإشارات الرقمية، هذا الموسع متعدد الوظائف يوفر قيمة استثنائية من خلال
توحيد متطلبات نقل إشارات متعددة إلى منصة واحدة وموثوقة.
بروتوكولات الأمان المحسنة للنظام وآليات تصحيح الأخطاء المدمجة تضمن
التشغيل في البيئات الحساسة، في حين أن تثبيت plug-and-play يسهل النشر عبر مجموعة متنوعة
مع دعمها الشامل للإشارة وموثوقية الألياف الضوئية، هذا الموسع المهنية
يضع معايير جديدة لنقل الإشارة المتكامل في التطبيقات المتطلبة بما في ذلك المدينة الذكية
البنى التحتية، وأنظمة الأتمتة الصناعية، وبيئات العرض على نطاق واسع التي تتطلب التواصل في وقت واحد
نقل بيانات الفيديو والصوت والتحكم عالية الجودة على مسافات طويلة.
الخصائص الرئيسية الرصاص
أداء الفيديو 4K عالي الدقة
يدعم 4096×2160P@60Hz مع 4:44 عينة كرومية
دمج إشارة متعددة البروتوكولات
يجمع بين KVM و RS232 و RS485 و TCP/IP و IR في نظام واحد
حماية المحتوى المتقدمة
تتوافق مع معايير HDMI 2.0b و HDCP 2.2 و DVI 1.0
اتصال الشبكة
دعم 10/100M TCP/IP للإدارة عن بعد
تكوين صوت مرن
مفتاح DIP مع قدرة الفصل الصوتي
التحكم في الاتجاهين
التحكم عن بعد بالأشعة تحت البنفسجية في كلا الاتجاهين
إدارة العرض المحسنة
وظيفة EDID مع خروج حلقة الفيديو HDMI
المواصفات التقنية والمؤشرات
|
|
الوصف |
|
|
واجهات جهاز الإرسال |
المعايير |
1 × HDMI 2.0 مدخل (4K@60Hz) 1 × HDMI 2.0 Loop-out (4K@60Hz) 1 × مدخل صوتي 1 × SFP 1 × RS232/RS485 2 ×أناR 1 × RJ45(10/100M، TCP/I(ب)) 1 × USB- ب |
|
واجهات المستقبل |
المعايير |
2 × HDMI 2.0 الخروج (4K @ 60Hz) 1 × مخرج صوتي 1 × SFP 1 × RS232/RS485 2 × IR 1 × RJ45(10/100M، TCP/IP) 2 ×USB-A |
|
دقة الفيديو |
HDMI |
SMPTE: 720p VESA:800x600 ضوء1024x768 ضوء1280x720 ضوء1280x800 ضوء 1280×960×12 ضوء80×1024 ضوء1400×1050 ضوء1600×1200 ضوء 1920×10801920×1200 أجهزة2048×1152 أجهزة2560×1600 أجهزة 3840×1080×3840×2160×4096×2160 |
|
احديث المعدل |
23.98/24/25/29.97/30/50/59.94/60 هرتز |
|
|
المعايير المدعومة |
HDMI |
1.3,1.4,2.0 |
|
الـ DVI |
1.0 |
|
|
الصوت |
واجهة |
3واجهة صوتية 5 ملم |
|
نوع الإشارة |
تعمل عن طريق مفتاح DIP إصدار الصوت الداخلي من HDMI أسفل للصوت الخارجي |
|
|
KVM |
واجهة |
TX: 1 × USB-B RX: 2 × USB-A |
|
فترة تأخر |
الحد الأدنى لفترة تأخير |
|
|
RS232/RS485 |
واجهة |
محطة صناعية |
|
اتجاه الإشارة |
RS232 افتراضياً RS485 اختياري |
|
|
(بود ريت) |
600~115200bps، 8بيت،توقف واحد، لا شيك. |
|
|
بتات التاريخ |
8 |
|
|
USB-C |
الوظيفة |
قم بتوصيل جهاز الكمبيوتر للتحقق من معلومات الجهاز ، الترقية البرمجيات وتخصيص الدقة |
|
TCP/IP |
واجهة |
RJ45 |
|
معدل البيانات |
10/100Mbps |
|
|
الألياف |
واجهة |
الـ SFP وحدات متضمنةLCأو SC |
|
نوع الألياف |
الصناديق النقدية أو الصناديق الصغيرة |
|
|
مسافة الإرسال |
مالـ MF 330M أو SMF 20/40/60/80كيلومتر |
|
|
غيرها |
إمدادات الطاقة |
DC 12V / 1A |
|
تبديد الطاقة |
ماكس 10 واط |
|
|
الحرارة |
العمل: -25°C + 55°C التخزين: -40°C + 85°C |
|
|
الرطوبة |
20% ~ 90% |
|
|
الوزن |
1 كجم |
|
|
البعد (LxWxH) |
148*115*28ملم |
|
|
"التأمين" |
ضمان لمدة سنة واحدة |
|
|
وقت العمل |
7×24 ساعة |
|
معلومات الطلب
|
النموذج |
الوصف |
|
(إل إن كيه 4 كيه 1 دي 1 يو 1 إي 1 أيه 1 آر) |
متعدد الوظائف 4K60Hzمُوسّع الألياف HDMI, معKVM،الصوتRS232 أو RS485,10/100M TCP/IP، IR، وظيفة EDID،مالـ MF 330M أو SMF 20/40/60/80كيلومتر، LC أو SC. |
سيناريوهات التطبيق
دعم أنظمة جدار الفيديو في غرفة التحكم في البث
تمكين عمليات مركز القيادة مع التحكم في إشارات متعددة
تسهيل نظم التصوير الطبي مع إدارة الطرفية
توفير التحكم في الإشارات الرقمية مع اتصال الشبكة
دعم الأتمتة الصناعية مع الاتصالات متعددة البروتوكولات
