تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-109KVM
شروط الدفع والشحن
الحد الأدنى لكمية: 1pair
الأسعار: $25-369
تفاصيل التغليف: HDMI Fiber Extender Tandard Carton Packaging
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 1000/شهر
ساعة بكسل الحد الأقصى: |
600 ميجا هرتز |
سرعة البيانات: |
18 جيجابت في الثانية (6 جيجابت في الثانية/القناة) |
مقاومة: |
100Ω |
واجهة النطاق الترددي: |
18 جيجابت في الثانية |
البعد (LXWXH): |
93 × 70 × 28 (مم) |
الضمان: |
ضمان مجاني لمدة عام |
ساعة بكسل الحد الأقصى: |
600 ميجا هرتز |
سرعة البيانات: |
18 جيجابت في الثانية (6 جيجابت في الثانية/القناة) |
مقاومة: |
100Ω |
واجهة النطاق الترددي: |
18 جيجابت في الثانية |
البعد (LXWXH): |
93 × 70 × 28 (مم) |
الضمان: |
ضمان مجاني لمدة عام |

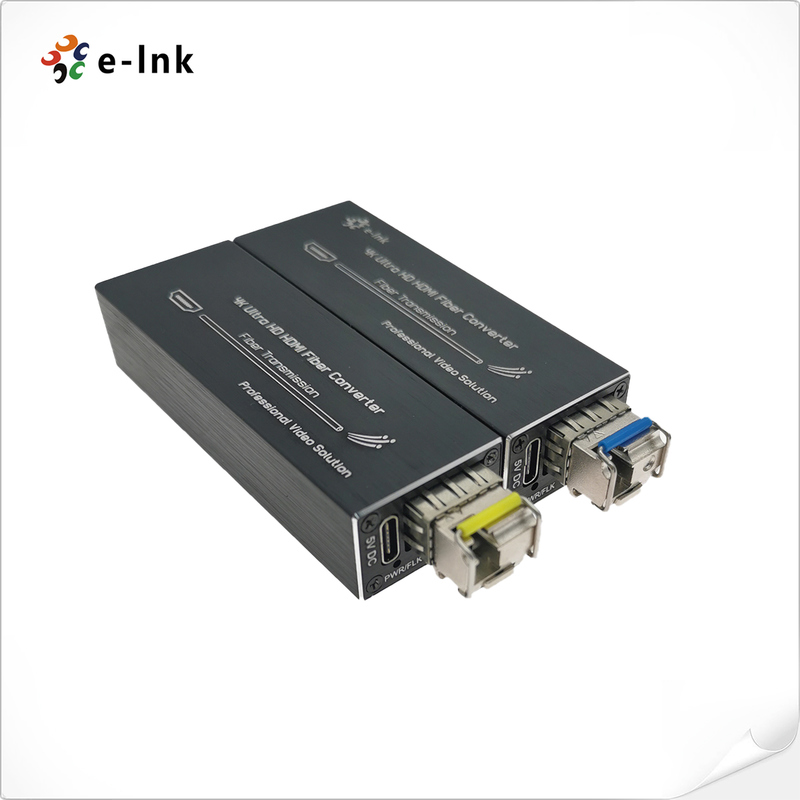

النموذج : سلسلة LNK-MH4K
وصف المنتج ومعاينة
سلسلة LNK-MH4K تمثل اختراقا في تكنولوجيا الألياف الضوئية الفائقة في الفضاء
توفير إشارات 4K × 2K HDMI 1.4a غير مضغوطة عبر مسافات ملحوظة تصل إلى 80 كم.
الموسع يستخدم تكنولوجيا تحويل الكهرباء الضوئية المتقدمة لتحويل إشارات HDMI إلى سرعة عالية
تدفقات البيانات المتسلسلة 10Gb / s لنقل الألياف الضوئية السليم.
المكونات الصناعية التي تضمن الحصانة الكاملة للتداخلات الكهرومغناطيسية مع الحفاظ
سلامة إشارة نظيفة طوال مسافة الإرسال القصوى.
يحتوي على جهاز إرسال متطور يقوم بتشفير إشارات HDMI للنقل البصري
المستقبل الذي يعيد بناء الناتج الأصلي بدقة، هذا الحل من الدرجة المهنية يضمن عدم وجود تأخير
وجودة الفيديو غير الخاسرة. عامل الشكل الميكرو-ميني يجعلها مثالية لتركيبات محدودة في
منشآت البث وشبكات الإشارات الرقمية وأنظمة الترفيه المنزلية الراقية حيث كل من الأداء
والأبعاد المادية هي اعتبارات حاسمة.
المصنعة وفقاً كلياً لـ RoHS ومتطلبات خالية من الرصاص لنشر السوق العالمية، هذا الجهاز الموثوق به
يدعم الموسع تطبيقات تتراوح من شاشات العرض الكبيرة وأنظمة غرف المؤتمرات
بيئات التصوير وغرفة التحكم. نظام إدارة الحرارة المحسن يضمن التشغيل المستقر
في ظل ظروف بيئية مختلفة، في حين أن وظيفة التشغيل واللعب تبسط التثبيت في كل من
إعدادات دائمة ومؤقتة مثالية لتكاملات صوتية حديثة تتطلب أقصى أداء في
مساحة ضئيلة، هذا ميكرو ميني مصاعد الألياف يضع معايير جديدة للتكامل، عالية الأداء
نقل الإشارة في التطبيقات المهنية والسكنية التي تتطلب فيديو 4K غير متكافئ
الجودة على مسافات طويلة.
الخصائص الرئيسية الرصاص
بث 4K ضيق للغاية
يدعم دقة 4K × 2K @ 30Hz مع نقل صفر تأخير غير مضغوط
امتداد نطاق الألياف البصرية
أقصى مسافة نقل 80 كم عبر كابل ألياف واحد
أداء البيانات عالية السرعة
10معدل بيانات 3 جيجابايت في الثانية يضمن جودة الفيديو بدون خسارة
إدارة إشارات متقدمة
دعم إشارة DDC CEC HPD للتحكم المحسن في العرض
تصميم الطاقة الحديثة
رابط USB-C لدخول طاقة مريح
امتثال حماية المحتوى
التوافق مع معايير HDMI 1.4a و HDCP 1.2
التصميم الصناعي المدمج
عامل شكل مصغر مع درجة حرارة تشغيل واسعة (-10 ~ 60 °C)
عملية EMI/RFI المناعية
مقاومة التداخل الكهرومغناطيسي الكامل
الاتصال بالشاشة الحارة
إمكانية الاتصال المباشر للتثبيت المرن
المواصفات التقنية والمؤشرات
|
نوع الموسع |
ناقل الألياف لإشارة HDMI عبر كابل الألياف الضوئية |
|
إشارات الدخول |
HDMI |
|
المرفق |
HDMI النسائية من النوع A |
|
دعم الإشارة |
HDMI 1.4a معيار تنسيق HDMI ومتوافق مع HDCP |
|
دعم الفيديو |
1920x1200 / 1080p@60Hz، حتى 4K*2K@30Hz |
|
دعم الصوت |
دولبي TrueHD، دولبي رقمية زائد، ديتس، ديتس-إس 6.1، DTSHD ، DTS-HD-HRA ، DTS-HD Master ، (PCM-2CH) |
|
أخذ العينات الفرعية من الكروم |
مساحة الألوان 420، 400 |
|
EDID الديناميكي |
لا حاجة للتعلم |
|
رابط الألياف |
SFP/LC |
|
بوالعرض |
10.3 جيجابايت في الثانية |
|
مسافة الإرسال |
300 متر (على الألياف OM3) |
|
ما يصل إلى 80 كم (على الألياف أحادية الوضع) |
|
|
درجة حرارة العمل |
-10 إلى + 60°C |
|
درجة حرارة التخزين |
-20 إلى + 85°C |
|
الرطوبة |
5٪ إلى 90٪ RH (غير مكثف) |
|
MTBF |
100000 ساعة |
|
البعد (WxDxH) |
3.07 × 1.06 × 0.69 بوصة (78 × 27 × 17 مم) |
|
الوزن |
50 غرام / 0.11 رطل |
|
إمدادات الطاقة |
5 فولت DC (USB-C) |
|
تبديد الطاقة |
< 5W |
|
الموافقات الأمنية |
CE، FCC، RoHS |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-MH4K-إم.إم. |
ميكرو ميني HDMIمُطول الألياف: 1-Ch HDMI 1.4a إشارة فيديو ((4K*2K) ، OM3 متعدد الأوضاعالألياف المزدوجة، 300 متر ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، مدخل طاقة USB |
|
LNK-MH4K-S20 |
ميكرو ميني HDMIالموسع: 1-Ch HDMI 1.4a إشارة فيديو ((4K*2K)العازب-الوضعألياف واحدة,20 كيلومتر، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، مدخل طاقة USB |
|
LNK-MH4K-S40 |
ميكرو ميني HDMIالموسع: 1-Ch HDMI 1.4a إشارة فيديو ((4K*2K)العازب-الوضعألياف واحدة,40 كيلومتر، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، مدخل طاقة USB |
|
LNK-MH4K-80 |
ميكرو ميني HDMIالموسع: 1-Ch HDMI 1.4a إشارة فيديو ((4K*2K)العازب-الوضعالألياف المزدوجة,80 كم، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، مدخل طاقة USB |
|
LNK-MH4K-S80 |
ميكرو ميني HDMIالموسع: 1-Ch HDMI 1.4a إشارة فيديو ((4K*2K)العازب-الوضعألياف واحدة,80 كم، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، مدخل طاقة USB |
سيناريوهات التطبيق
